3 仿真環境

TI 利用 COMSOL Multiphysics 6.0 進行仿真，但 ANSYS 等類似工具同樣有效。此外，TI 整合了用于 MATLAB 的 COMSOL Livelink，以利用 MATLAB 腳本執行掃描和優化。

要運行 LCS 仿真，需要以下模塊：

• Comsol Multiphysics
• MEMS 模塊
• 聲學模塊

2D 軸對稱仿真

在 COMSOL Multiphysics 中，2D 軸對稱仿真利用徑向 (r) 和垂直 (z) 方向，允許對具有旋轉對稱性的幾何體進行建模。與 3D 仿真相比，這種方法顯著減少了計算時間和資源，因為這只需要對幾何體的橫截面進行建模。

鑒于 LCS 具有軸對稱性，我們可以利用 2D 軸對稱仿真來優化我們的計算資源。由于 Lidar 應用的矩形鏡頭系統的非軸對稱性質，因此為了仿真該系統，必須使用 3D 仿真。圖 3-1 顯示了所有可能的空間維度。為每個元件和最終 LCS 選擇 2D 軸對稱。

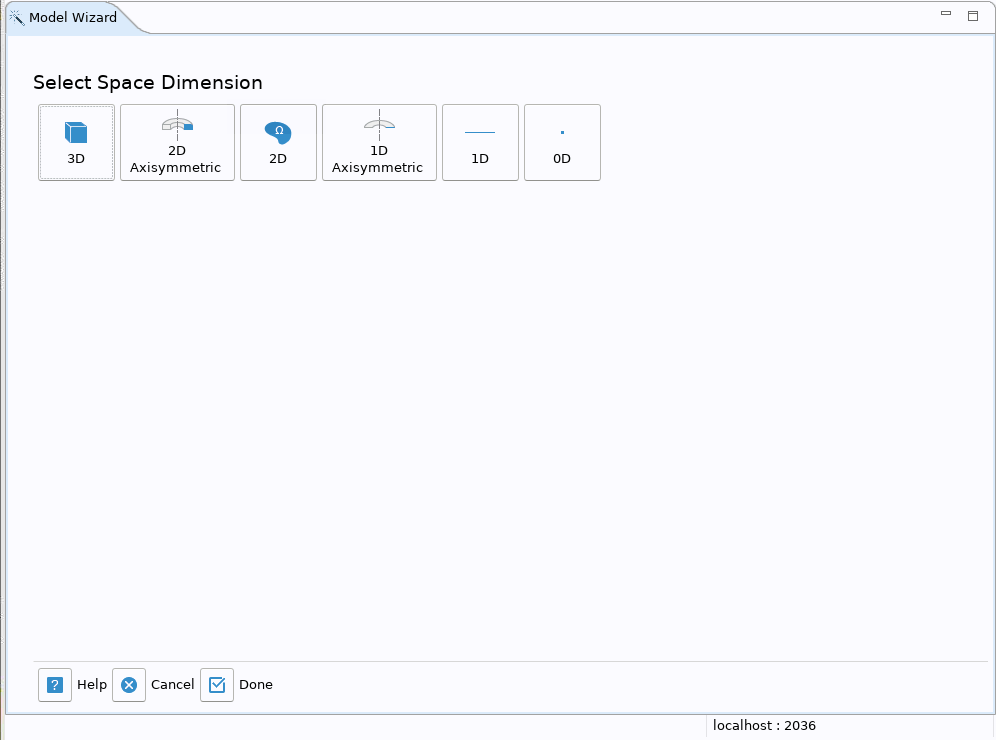

圖 3-1 COMSOL 中的所有空間維度

圖 3-2 顯示了可供該仿真選擇的物理場。所有元件（如鏡頭、壓電元件、鏡頭蓋等）都需要實體機械裝置。當包含壓電材料時，需要使用壓電元件。對于 LC 濾波器仿真目的，電氣電路是可選的。

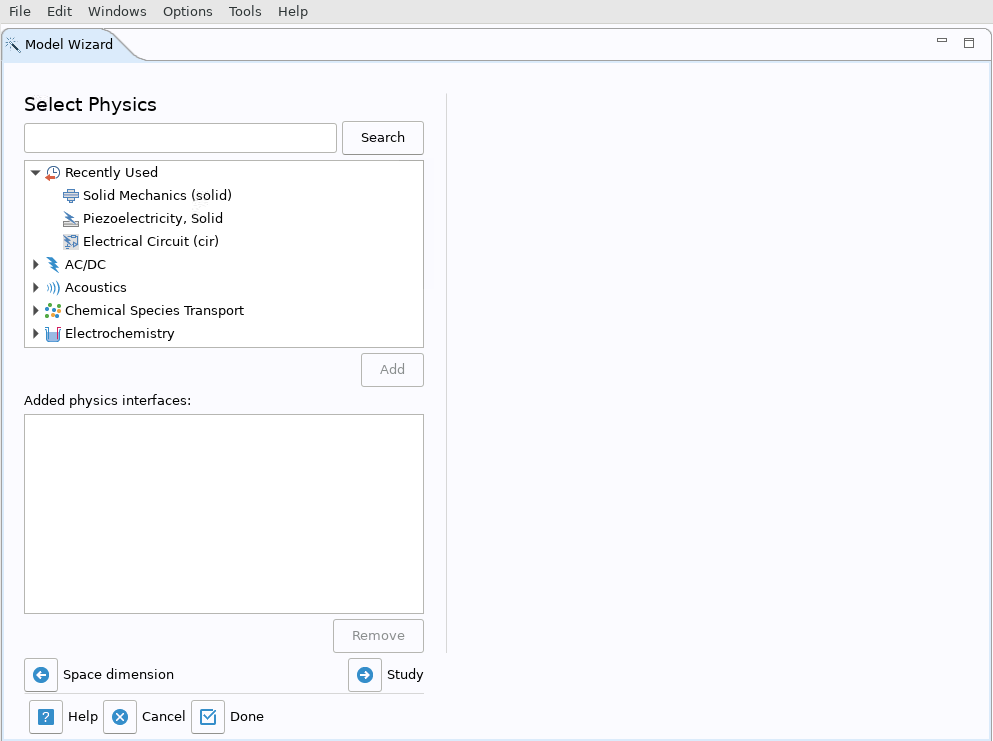

圖 3-2 選擇物理場
