2 簡介

超聲波鏡頭清潔 (ULC) 系統是一種機電設計，用于自動檢測并清潔汽車、安保和工業攝像頭系統鏡頭上的水、冰或其他污染物。該技術的機械部分稱為鏡頭蓋系統 (LCS)。圖 2-1 展示了基于環形壓電元件的 LCS 元件，包括外殼蓋、柔性密封件、薄膜、鏡頭、膠水、環形換能器和外殼底座。鏡頭蓋由粘在透鏡上的換能器和薄膜組成。鏡頭蓋安裝在外殼（蓋子 + 密封件 + 底座）內以形成 LCS。圖 2-2 展示了 LCS 的橫截面視圖。

LCS-FL-RNG15 及其各種元件的仿真可能非常復雜。一種更易于管理的方法是：首先仿真每個單獨的元件，然后將所有元件整合在一起，為最終系統建模。

有關每個元件的細節圖和尺寸，請參閱鏡頭蓋系統的設計、制造和組裝指南：LCS-FL-RNG15。

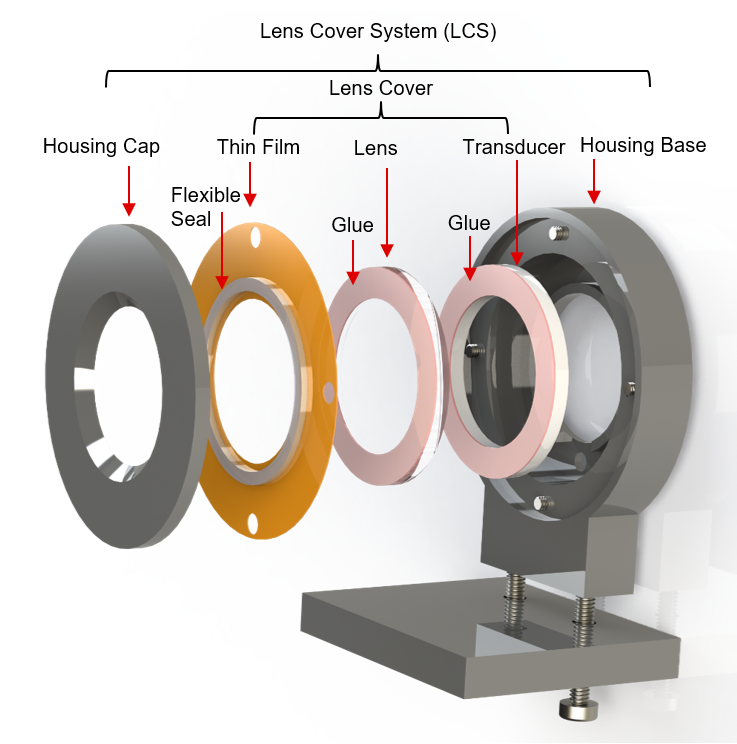

圖 2-1 平板透鏡蓋系統 (LCS) 圖示

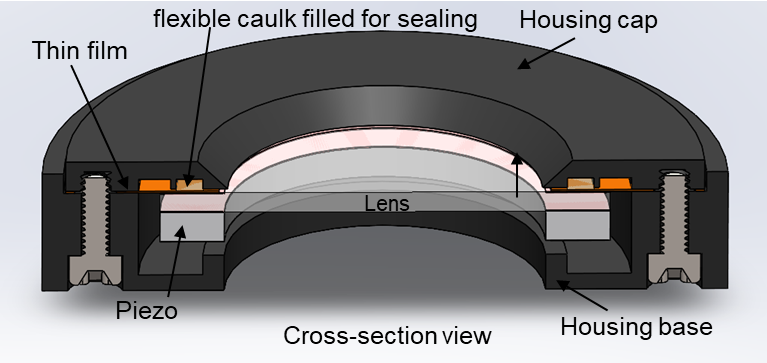

圖 2-2 LCS 的橫截面視圖
