ZHDA018 January 2026 ULC1001
4 鏡頭仿真
表 5-4 列出了鏡頭尺寸。
表 4-1 透鏡尺寸
| 參數(shù) | 單位 | 值 |
|---|---|---|
桶形插頭 | mm | 21 |
厚度 | mm | 1 |
在 LCS-FL-RNG15 中，TI 使用 CDGM HK9LGT? 作為鏡頭材料。有關材料特性，可參閱表 5-4。
表 4-2 鏡頭的機械特性
參數(shù) | 單位 | 值 |
|---|---|---|
| 楊氏模量 | GPa | 79.2 |
| 密度 | kg/m3 | 2520 |
| 泊松比 | 1 | 0.211 |

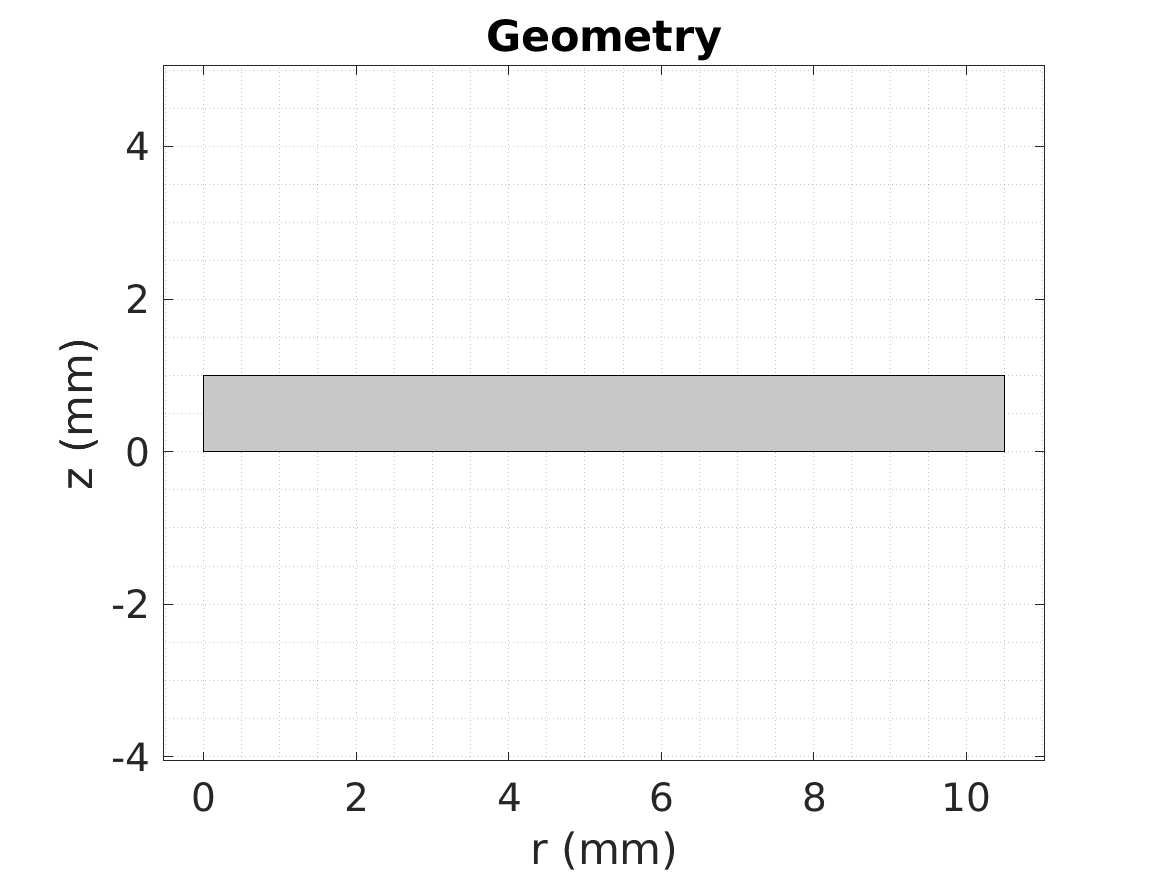

圖 4-1 以 2D 軸對稱視圖展示了鏡頭幾何形狀。
圖 4-1 鏡頭幾何形狀為了仿真鏡頭，邊界條件設置為自由條件。特征頻率通過進行特征頻率研究得出。結果如表 5-4 所示。
表 4-3 鏡頭的特征頻率
模式 | (0 1) | (0 2) | (0 3) | (0 4) | (0 5) |
|---|---|---|---|---|---|
頻率 (kHz) | 20.7 | 86.7 | 187.7 | 312.2 | 453.9 |

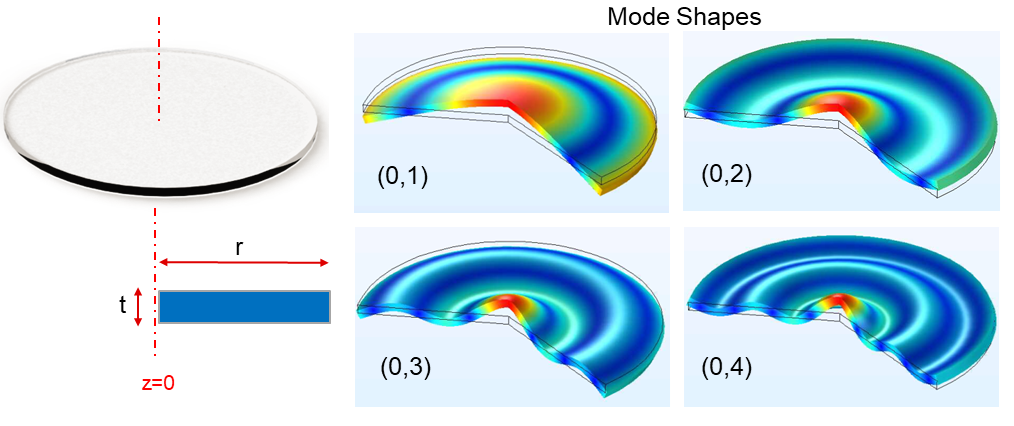

圖 4-2 顯示了鏡頭的模式形狀。紅色表示高加速度，藍色表示低加速度。該設計中使用了模式 (0, 1) 和 (0, 2) 進行有效清洗，因為它們的節(jié)圓或盲點較少。此外，這些模式的諧振頻率較低，因此所需的臨界加速度較小。
圖 4-2 鏡頭的模式形狀
