9.3.2.6 熱敏電阻溫度監測
充電器器件會提供一個熱敏電阻輸入 TS 引腳來監測電池溫度。為了提高鋰離子電池充電的安全性，2007 年 4 月 20 日發布了 JEITA 指南。該指南強調了在特定的低溫和高溫范圍內避免高充電電流和高充電電壓的重要性。要啟動充電周期，TS 引腳上的電壓必須處于 VT1% 閾值至 VT5% 閾值范圍內。如果 TS 電壓不在 T1-T5 范圍內，則充電器會停止充電，然后等待電池溫度處于 T1 至 T5 范圍內。。
在低溫 (T1-T2) 下，如果 RICHG < RICHG_HIGH，則充電電流會降至設定快速充電的 20%。如果 RICHG > RICHG_HIGH，則充電電流會在低溫充電時降至快速充電電流的 50%。在正常溫度（T2 至 T3）下，充電器會以快速充電模式為電池充電，而快速充電電流由 ICHG 引腳上的電阻器進行設置。在高溫（T3 至 T5）下，充電電壓會降至 4.1V，充電電流則降至快速充電電流的 50%。如果充電電壓設置為低于 4.1V，則充電電壓會在高溫充電期間保持不變。
RT1 和 RT2 可設置 T1 至 T5 的溫度。在公式中，RNTC,T1 是溫度 T1 下 NTC 熱敏電阻的阻值，RNTC,T5 是溫度 T5 下 NTC 熱敏電阻的阻值。選擇 0°C 至 60°C 作為電池充電溫度范圍，然后 NTC 熱敏電阻 103AT-2 電阻為 RNTC,T1 = 27.28kΩ（在 0°C 下），RNTC,T5 = 3.02kΩ（在 60°C 下）（基于 方程式 1 和 方程式 2），RT1 和 RT2 推導如下：
? RT1 = 4.32kΩ
? RT1 = 21kΩ

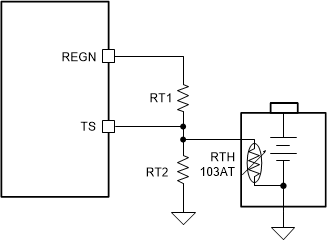

圖 9-2 電池溫度檢測電路

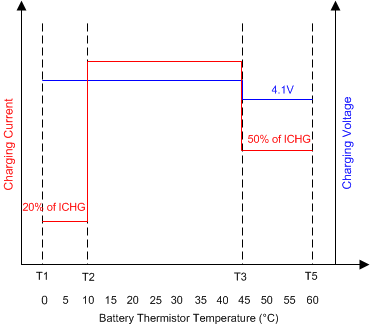

圖 9-3 JEITA 曲線
