7.3.6.2 上升電流階段為慢速衰減，下降電流階段混合衰減

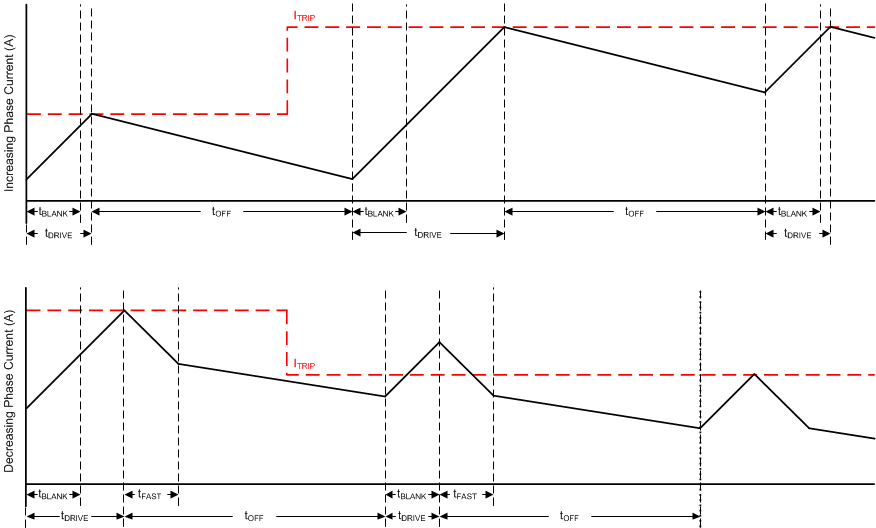

圖 7-9 慢速混合衰減模式混合衰減模式下，tOFF 開始的一段時間內為快速衰減，然后在 tOFF 的剩余時間內為慢速衰減。混合衰減僅在下降電流期間發生。慢速衰減用于上升電流的情況。
該衰減模式表現出與上升電流的慢速衰減模式相同的電流紋波，因?yàn)樯仙娏鲿r(shí)，該模式僅使用慢速衰減。對于下降電流，紋波大于慢速衰減，但小于快速衰減。在下降電流階躍時，混合衰減可比慢速衰減更快地穩定到新的 ITRIP 電平。
