6.3.3.3 分離式 HS 和 LS 螺線管控制
在分離式 HS 和 LS 螺線管控制模式下，只有 GH1 和 GL2 柵極驅動器輸出處于運行狀態。GH1 輸出通過 IN1/EN 進行控制，而 GL2 輸出通過 IN2/PH 進行控制。此模式允許將 H 橋配置為驅動互相對著的高側和低側外部 MOSFET 之間的浮動螺線管負載。
在分立式 HS 和 LS 控制模式下，nHIZx 引腳和 S_HIZx 寄存器功能被禁用。nHIZx 引腳可保持?jǐn)嚅_(kāi)或接地。H 橋可通過 DRVOFF 引腳或 SPI 器件上的 EN_DRV 寄存器設置設為高阻態 (Hi-Z) 。
表 6-6 分離式 HS 和 LS 控制（BRG_MODE = 11b 或 MODE = 4 級）
| IN1/EN | IN2/PH | GH1 | GL1 | GH2 | GL2 | 說明 |
|---|---|---|---|---|---|---|
| 0 | X | L | 非運行 | 非運行 | X | 禁用螺線管 |
| 1 | X | H | 非運行 | 非運行 | X | 啟用螺線管 |
| X | 0 | X | 非運行 | 非運行 | L | 螺線管 PWM 關閉 |
| X | 1 | X | 非運行 | 非運行 | H | 螺線管 PWM 開啟 |

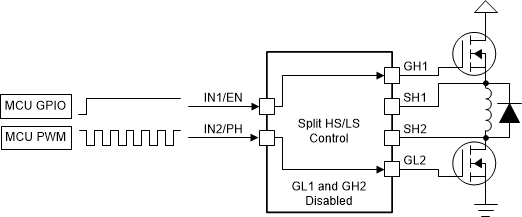

圖 6-6 分離式 HS 和 LS PWM 控制
