DRV8844 提供四路可單獨控制的 1/2 H 橋驅動器。該器件可用于驅動兩個直流電機、一個步進電機、四個螺線管或其他負載。每個通道的輸出驅動器通道由配置為 1/2 H 橋配置的 N 溝道功率 MOSFET 組成。
DRV8844 的每個 H 橋通道可提供高達 2.5A 峰值電流或 1.75A RMS 的輸出電流（在 24V 電壓和 25°C 溫度條件下，通過適當?shù)?PCB 散熱實現）。
提供單獨控制每個 1/2 H 橋的獨立輸入。為了能夠使用分體式電源運行，邏輯輸入和 nFAULT 輸出以單獨的懸空接地引腳為基準。
提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。
DRV8844 采用帶 PowerPAD? 的 28 引腳 HTSSOP 封裝（環保：RoHS，無銻/溴）。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

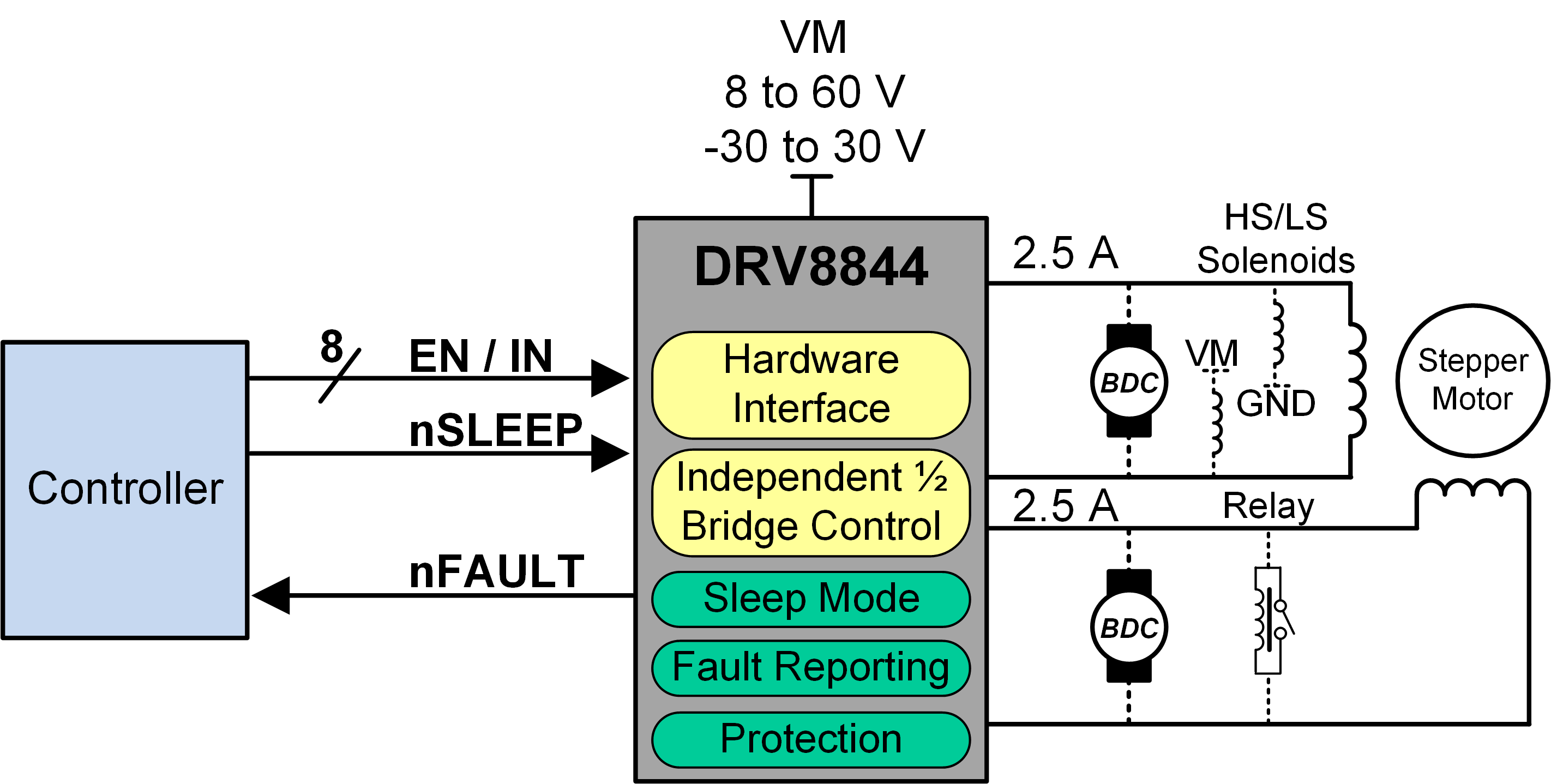

簡化版原理圖
