3 說明
LM25576 是一款方便易用的降壓穩壓器，使設計工程師能夠利用最少的組件來設計和優化可靠的電源。LM25576 在 6V 至 42V 的輸入電壓范圍內工作，通過集成的 170m? N 溝道 MOSFET 提供 3A 的連續輸出電流。該穩壓器采用仿真電流模式架構，這種架構具備固有的線路調節能力、嚴格的負載瞬態響應，以及簡便的環路補償，而且不存在通常與電流模式穩壓器相關的低占空比限制問題。工作頻率可在 50kHz 至 1MHz 范圍內調節，以便對尺寸和效率進行優化。為降低 EMI，頻率同步引腳使 LM(2)557x 系列的多款 IC 可以自同步或同步到外部時鐘。LM25576 具有逐周期電流限制、短路保護、熱關斷和遠程關斷功能，為可靠性提供了保證。該器件采用電源增強型 HTSSOP-20 封裝，并配有可輔助散熱的裸露芯片連接焊盤。LM25576 由一整套 WEBENCH 電路設計及選擇仿真服務在線設計工具提供支持。
(1) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

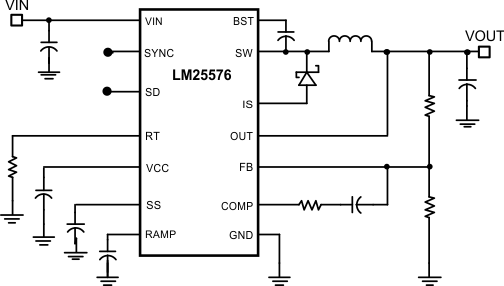

簡化版應用原理圖
