7.1.1 降低偏置功率耗散
以高輸入電壓運行的降壓穩壓器會對 IC 的偏置消耗可觀的功率。VCC 穩壓器必須將輸入電壓 VIN 降至 7V 的標稱 VCC 電平。VCC 穩壓器兩端的大壓降會轉化成穩壓器內的大功率耗散。有幾種技術可以顯著降低這種偏置穩壓器的功率耗散。圖 7-1 和 圖 7-2 描述了從輸出電壓偏置 IC 的兩種方法。在每種情況下，內部 Vcc 穩壓器用于初始偏置 VCC 引腳。輸出電壓建立后，VCC 引腳電勢將升高到標稱 7V 調節電平以上，這會有效地禁用內部 VCC 穩壓器。施加到 VCC 引腳的電壓絕不能超過 14V。VCC 電壓絕不能大于電壓 VIN。

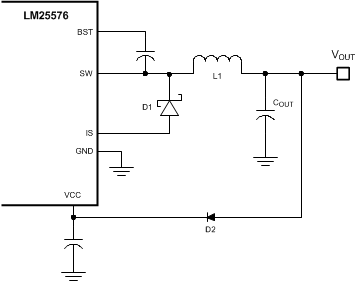

圖 7-1 8V < VOUT < 14V 時來自 VOUT 的 VCC 偏置

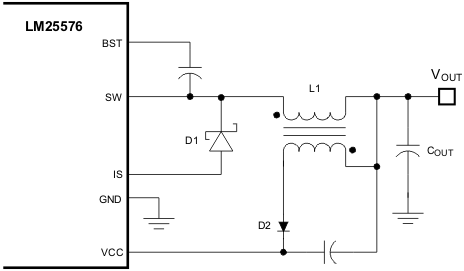

圖 7-2 輸出電感器上帶有額外繞組的 VCC 偏置
