6.3.1 高壓啟動穩壓器
LM25576 包含一個雙模式內部高電壓啟動穩壓器，該穩壓器為 PWM 控制器和自舉 MOSFET 柵極驅動器提供 Vcc 偏置電源。輸入引腳 (VIN) 可以直接連接到高達 42V 的輸入電壓。對于低于 9V 的輸入電壓，低壓降開關將 Vcc 直接連接至 Vin。在此電源電壓范圍內，Vcc 約等于 Vin。當 Vin 電壓高于 9V 時，低壓降開關被禁用，并且 Vcc 穩壓器會被啟用，以將 Vcc 保持在大約 7V。通過使用該雙模穩壓器可實現 6V 至 42V 的寬工作電壓范圍。
Vcc 穩壓器的輸出電流限制為 25mA。加電時，穩壓器會向 VCC 引腳上所連電容器輸送電流。當 VCC 引腳上的電壓超過 Vcc UVLO 閾值 5.35V 且 SD 引腳大于 1.225V 時，輸出開關將啟用，軟啟動序列開始。輸出開關保持啟用狀態，直到 Vcc 降至 5V 以下或 SD 引腳降至 1.125V 以下。
可以在 VCC 引腳上施加輔助電源電壓，以降低 IC 功率耗散。如果輔助電壓大于 7.3V，內部穩壓器將基本上關閉，從而降低 IC 功率耗散。Vcc 穩壓器串聯導通晶體管包括一個 Vcc 和 Vin 之間的二極管，該二極管在正常運行時不得正向偏置。因此，輔助 Vcc 電壓絕不能超過 Vin 電壓。
在高壓應用中，必須格外注意，確保 VIN 引腳不超過 45V 的絕對最大額定電壓。在線路或負載瞬變期間，Vin 線路上的電壓振鈴超過絕對最大額定值可能會損壞 IC。精細的 PC 板布局布線以及在 VIN 和 GND 引腳附近使用優質旁路電容器都至關重要。

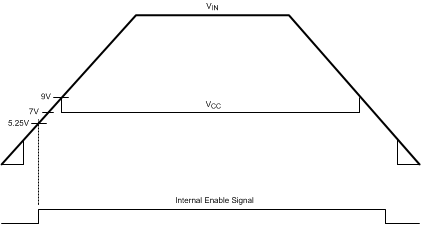

圖 6-1 Vin 和 Vcc 時序要求
