如圖 6-67 所示,單字節數據寫入傳輸始于主器件發送啟動條件,然后是 I2C 器件地址和讀取/寫入位。讀/寫位決定數據傳輸?shù)姆较?。對于寫入?shù)據傳輸,讀取/寫入位必須設置為 0。在接收到正確的 I2C 從器件地址和讀取/寫入位后,該器件會以一個確認位 (ACK) 進行響應。接下來,主器件傳輸對應于正在訪問的器件內部寄存器地址的寄存器字節。收到寄存器字節之后,器件會再次用一個響應位 (ACK) 進行響應。然后,主器件將要寫入的數據字節發送到指定的寄存器。完成后,從器件以一個確認位 (ACK) 進行響應。最后,主器件發送停止條件以完成單字節數據寫入傳輸。

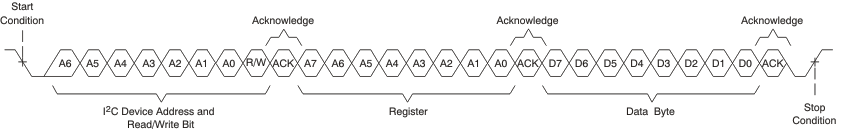

圖 6-67 I2C 單字節寫入傳輸
