ZHCSXB4 October 2024 TAA3040
ADVANCE INFORMATION
如圖 6-70 所示,多字節數據讀取傳輸與單字節數據讀取傳輸完全相同,唯一的例外是器件將多個數據字節傳輸?shù)街髌骷?。除最后一個數據字節外,主器件在收到每個數據字節后都會用一個應答位進行響應。收到最后一個數據字節后,主器件發送一個無應答 (NACK) 信號,然后是一個停止條件,以完成數據讀取傳輸。

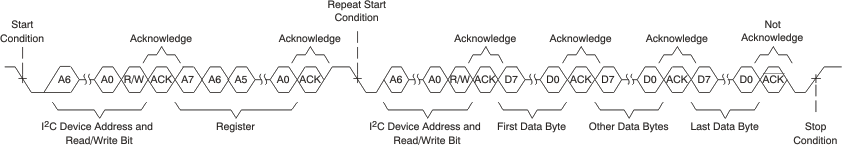

圖 6-70 I2C 多字節讀取傳輸
