如果應用所需的 SNR 高于每個通道支持的 SNR,可以使用器件數字求和模式。在該模式下,數字錄音數據會以相等的權重因子在通道上求和,這有助于降低等效錄音噪聲。表 6-20 列出了通道求和模式可用的配置設置。
| P0_R107_D[3:2]:CH_SUM[2:0] | 輸入通道的通道加法模式 | SNR 和動態范圍提升 |
|---|---|---|
| 00(默認值) | 通道求和模式禁用 | 不適用 |
| 01 | 輸出通道 1 =(輸入通道 1 + 輸入通道 2)/2 | SNR 和動態范圍提升約 3dB |
| 輸出通道 2 =(輸入通道 1 + 輸入通道 2)/2 | ||
| 輸出通道 3 =(輸入通道 3 + 輸入通道 4)/2 | ||
| 輸出通道 4 =(輸入通道 3 + 輸入通道 4)/2 | ||
| 輸出通道 5 =(輸入通道 5 + 輸入通道 6)/2 | ||
| 輸出通道 6 =(輸入通道 5 + 輸入通道 6)/2 | ||
| 10 | 輸出通道 1 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | SNR 和動態范圍提升約 6dB |
| 輸出通道 2 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | ||
| 輸出通道 3 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | ||
| 輸出通道 4 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | ||
| 11 | 保留(不使用此設置) | 不適用 |

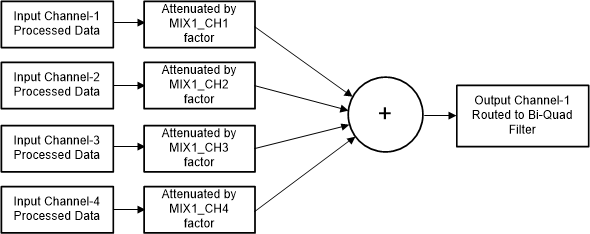

該器件還支持完全可編程的混頻器功能,該功能可以將各種輸入通道與其自定義可編程比例因子進行混頻,以生成最終輸出通道??删幊袒祛l器功能僅在 CH_SUM[2:0] 設置為 2'b00 時可用。只有輸入通道 1 至通道 4 支持混頻器功能。圖 6-18 所示的方框圖描述了混頻器 1 用于生成輸出通道 1 的操作。節 7.2.3 介紹了混頻器操作的可編程系數。
圖 6-18 可編程數字混頻器方框圖混頻器 2、混頻器 3 和混頻器 4 會執行類似的混頻器操作,以分別生成輸出通道 2、通道 3 和通道 4。
