7.5 編程

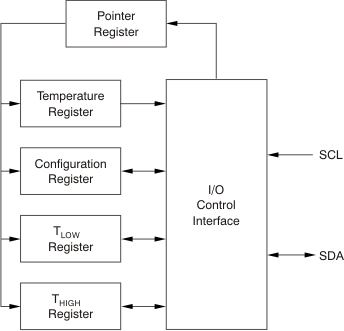

圖 7-7 顯示了 TMP75B-Q1 的內部寄存器結構。使用 8 位指針寄存器來尋址一個給定的數據寄存器。指針寄存器使用兩個 LSB 來標識哪個數據寄存器對讀取或?qū)懭朊钭龀鲰憫?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="GUID-2D2BE310-F927-4399-8AD1-BF5E22A32EBE.html#SBOS7061003">圖 8-1 標識了指針寄存器字節的位。
圖 7-7 內部寄存器結構
