5 引腳配置和功能

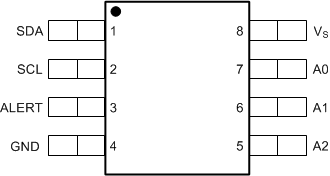

圖 5-1 D 和 DGK 封裝8 引腳 SOIC 和 VSSOP（俯視圖）表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| A0 | 7 | I | 地址選擇。連接至 GND 或 VS。 |
| A1 | 6 | I | 地址選擇。連接至 GND 或 VS。 |
| A2 | 5 | I | 地址選擇。連接至 GND 或 VS。 |
| ALERT | 3 | O | 過熱提醒。開漏輸出；需要上拉電阻器。 |
| GND | 4 | G | 地 |
| SCL | 2 | I | 串行時鐘 |
| SDA | 1 | I/O | 串行數據。開漏輸出；需要上拉電阻器。 |
| VS | 8 | I | 電源電壓，1.4V 至 3.6V |
(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 地
