7.4.1 連續轉換模式
TMP75B-Q1 的默認模式是連續轉換，在此期間，ADC 會執行連續溫度轉換，并將每個結果存儲到溫度寄存器中，覆蓋上次轉換的結果。配置寄存器中的轉換率位 CR1 和 CR0 將 TMP75B-Q1 的典型轉換率配置為 37Hz、18Hz、9Hz 或 4Hz。TMP75B-Q1 的典型轉換時間為 27ms。為了獲得不同的轉換率，TMP75B-Q1 進行一次轉換后會斷電，并等待 CR1 和 CR0 設定的適當延遲。默認速率為 37Hz（各次轉換之間無延遲）。表 7-3 顯示了 CR1 和 CR0 的設置。
表 7-3 轉換率設置
| CR1 | CR0 | 轉換率 (TYP) | IQ（典型值） |
|---|---|---|---|
| 0 | 0 | 37Hz（連續轉換，默認） | 45μA |
| 0 | 1 | 18Hz | 22μA |
| 1 | 0 | 9Hz | 12μA |
| 1 | 1 | 4Hz | 6.5μA |
在上電或通用廣播復位后，TMP75B-Q1 會立即開始轉換，如圖 7-6 所示。27ms（典型值）之后，可獲得第一個結果。轉換期間的有效靜態電流為 45μA（25°C 時的典型值）。延遲期間的靜態電流為 1μA（25°C 時的典型值）。
A. 延遲是通過配置寄存器中的 CR 位設置的。

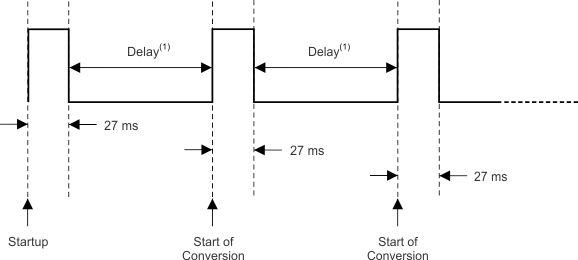

圖 7-6 轉換開始
