7.1 概述
TMUXHS221F 是一款 1.2V 邏輯兼容雙向低功耗雙端口高速 USB 2.0 模擬開關，具有適用于 USB Type-C 系統的集成保護。器件配置為雙路 2:1 或 1:2 開關。它針對 USB 2.0 D+/D- 線路的多路復用解決方案以及 USB Type-C 系統中 SBU 線路的交叉點開關解決方案進行了優化，如 圖 7-1 所示。
TMUXHS221F 是一款模擬無源多路復用器，可用于任何低速、高速、差分或單端信號。信號必須處于 ?0.3V 至 3.6V 的允許電壓范圍內。該器件針對 eUSB2 和 USB 2.0 LS、FS 和 HS 信號進行了優化。該器件具有動態特性，可實現高速轉換，將信號眼圖的衰減降至超低水平，并具有非常少的附加抖動。雖然建議將器件用于速率高達 3Gbps 的接口，但可使用器件的實際數據速率在很大程度上取決于電氣通道。對于保持足夠裕度的低損耗通道，該器件可用于更高的數據速率。

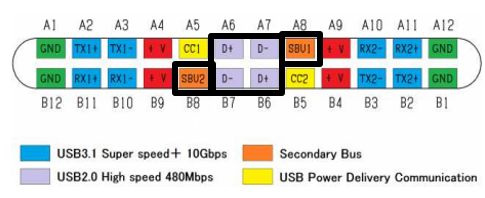

圖 7-1 USB Type-C 連接器引腳排列TMUXHS221F 還適用于需要故障保護功能的傳統 USB 系統，例如汽車和需要更高充電電壓的應用。該器件通過優化 RON 和 BW 來保持出色的信號完整性，同時通過 28V OVP 保護來保護系統。OVP 實現方案旨在保護開關后的敏感系統元件，這些元件無法承受 VBUS 與 SBU 引腳或連接器上的 D+/D- 引腳短接的故障情況。
