8.2 典型應用 1
TMUXHS221F SBU 開關。TMUXHS221F 通過將其連接為通道短接的配置來用作 SBU 交叉點多路復用器，如下所示。它有助于使用 USBC 連接器中的 SBU（邊帶使用）引腳進行各種協議通信，如 DisplayPort、Debug、PCIe 和音頻編解碼器。這樣便可通過單個 USBC 連接器支持所有協議。SBU 多路復用器用作交叉點多路復用器，有助于確定 SBU1/2 到 ALT PHY 的 Auxn 或 Auxp 引腳的一致 +ve 和 -ve 配置。TMUXHS221F 在 SEL 和 OE 上沒有下拉/上拉電阻器。因此，建議不要將它們懸空，以避免出現垃圾數據傳輸或高電流。

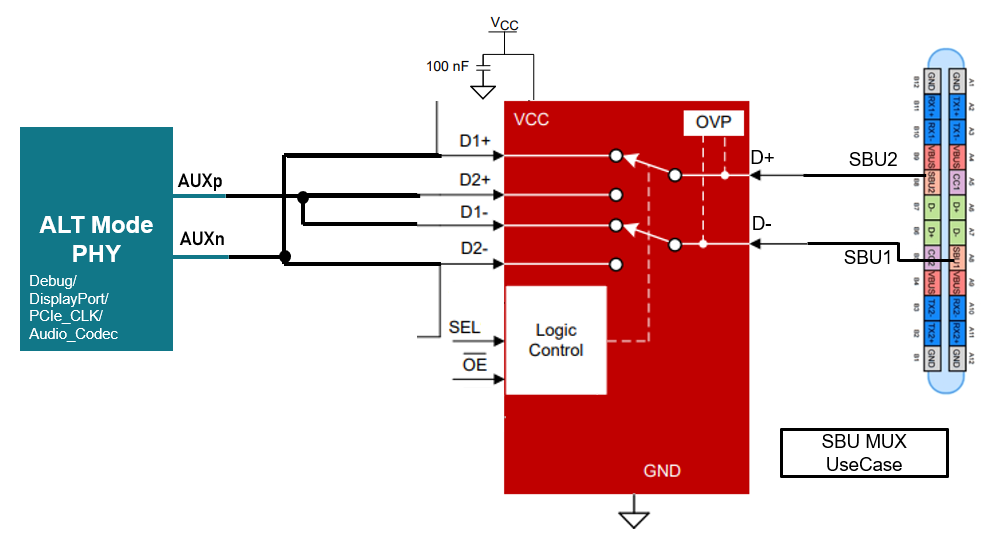

圖 8-1 典型的 TMUXHS221F 應用 SBU 用例
