ZHCSYV8A September 2025 – November 2025 TMUXHS221F
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
- RSW|10
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
4 引腳配置和功能

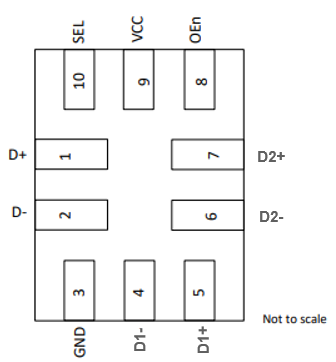

圖 4-1 RSW 封裝 10 引腳 UQFN（頂視圖）引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| D+ | 1 | I/O | 數據信號公共端口，正 |
| D- | 2 | I/O | 數據信號公共端口，負 |
| D1+ | 5 | I/O | 數據信號端口 A，正 |
| D1- | 4 | I/O | 數據信號端口 A，負 |
| D2+ | 7 | I/O | 數據信號端口 B，正 |
| D2- | 6 | I/O | 數據信號端口 B，負 |
| SEL | 10 | IN | 開關控制配置信號如 表 7-1 中所示。 |
| OEn | 8 | IN | |
| VCC | 9 | P | 電源 |
| GND | 3 | G | 接地 |
(1) IN = 輸入，I/O = 輸入或輸出，P = 電源，G = 接地
