器件的啟動和關斷由若干個 PMBus 可編程值控制,其中包括:
使用默認 (02h) ON_OFF_CONFIG 設置時,時序如圖 6-6 所示。有關實現的完整詳細信息,請參閱 支持的 PMBus 命令 部分。

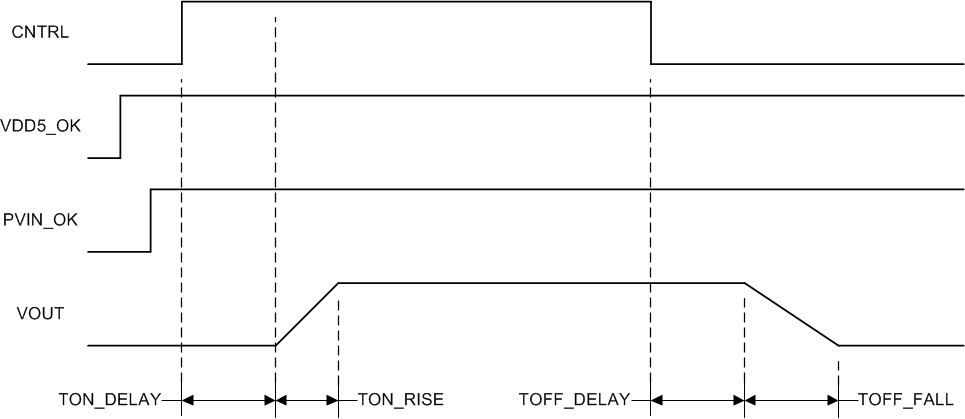

圖 6-6 TPSM8D6C24 啟動和關斷TPSM8D6C24 需要 AVIN 和 VDD5 間隔一定時間達到其 UVLO 電平,以實現引腳檢測和 PMBus 通信,以及 EN/UVLO 和 PVIN_OK 的有效檢測。AVIN 和 VDD5 超過其較低的 UVLO 閾值(2.9V 典型值)后,TPSM8D6C24 會開始其上電復位、自校準和引腳檢測。該延時時間 tdelay(uvlo_PMBus)(典型值為 6ms)必須過完才能啟用 PVIN_OK 或 EN/UVLO 檢測。
如果 VDD5PS_ON、PVIN_OK 和 EN/UVLO 在 tdelay(uvlo_PMBus) 結束之前超出閾值,(60h) TON_DELAY 將在 tdelay(uvlo_PMBus) 完成后啟動。
如果 VDD5PS_ON、PVIN_OK 或 EN/UVLO 在 tdelay(uvlo_PMBus) 完成時低于閾值,(60h) TON_DELAY 將在 VDD5_OK、PVIN_OK 和 EN/UVLO 均高于其閾值時啟動。
