4 引腳配置和功能

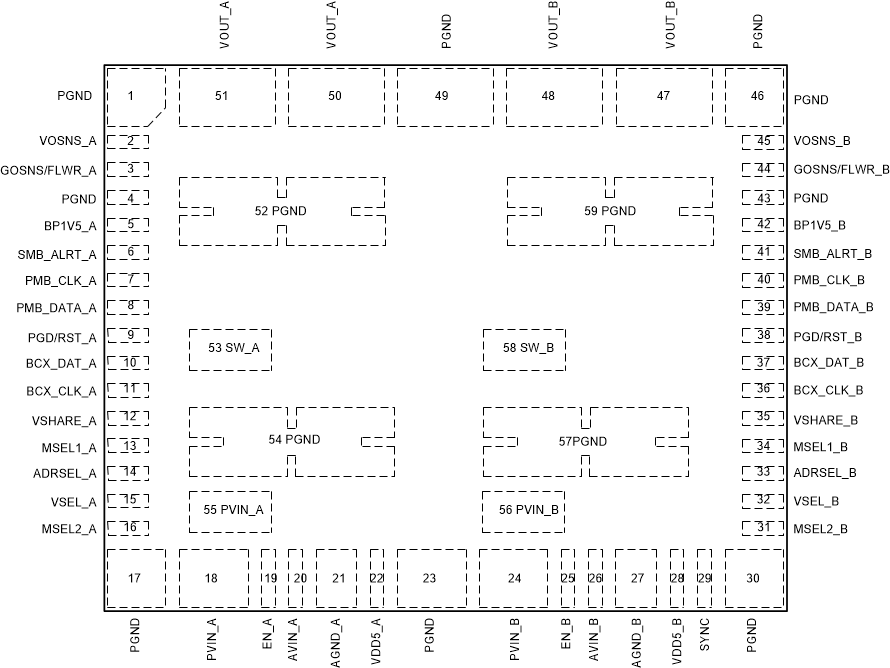

圖 4-1 59 引腳 QFM-MOW 封裝（頂視圖）

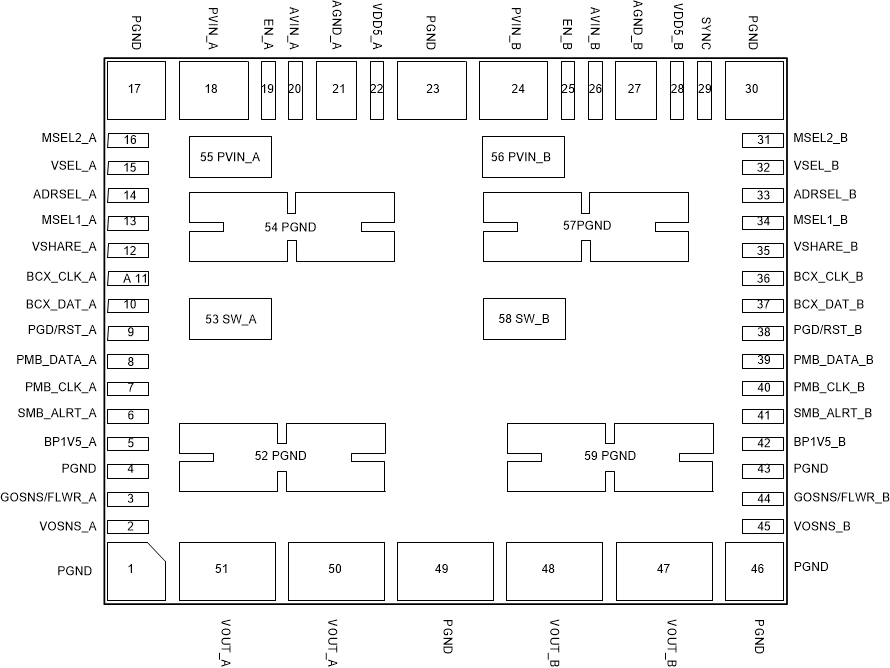

圖 4-2 59 引腳 QFM-MOW 封裝（底視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| PGND | 1、4、17、23、30、43、46、49、52、54、57、59 | — | 功率級接地回路。引腳 52、54、57 和 59 也用作器件的散熱焊盤。 |
| VOSNS_A | 2 | I | 遙感放大器的正輸入。對于采用多相配置的獨立器件或環路控制器器件，將 VOSNS 引腳連接到負載處的輸出電壓。對于采用多相配置的環路跟隨器器件，輸出電壓檢測或調節不需要遙感放大器，該引腳可保持懸空。如果用于通過相位 READ_VOUT 命令監測另一個電壓，由于連接到 BP1V5 的 GOSNS 內部電阻，VOSNS 必須通過小于 1kΩ 的電阻分壓器保持在 0V 和 0.75V 之間。 |
| VOSNS_B | 45 | ||
| GOSNS/FLWR_A | 3 | I | 環路控制器器件的遙感放大器的負輸入，或者上拉為高電平來指示環路跟隨器。對于采用多相配置的獨立器件或環路控制器器件，將 GOSNS 引腳連接到負載處的接地端。對于采用多相位配置的環路跟隨器器件，必須將 GOSNS 引腳上拉至 BP1V5，以指示器件為環路跟隨器。 |
| GOSNS/FLWR_B | 44 | ||
| BP1V5_A | 5 | O | 用于 MSEL、VSEL 和 ADRSEL 引腳的 1.5V 內部穩壓器的輸出。無需外部旁路。不設計用于為其他電路供電 |
| BP1V5_B | 42 | ||
| SMB_ALRT_A | 6 | O | SMBus 警報引腳。請參閱 SMBus 規范 |
| SMB_ALRT_B | 41 | ||
| PMB_CLK_A | 7 | I | PMBus CLK 引腳。請參閱“當前 PMBus 規范”。 |
| PMB_CLK_B | 40 | ||
| PMB_DATA_A | 8 | I/O | PMBus DATA 引腳。請參閱“當前 PMBus 規范”。 |
| PMB_DATA_B | 39 | ||
| PGD/RST_A | 9 | I/O | 開漏電源正常狀態或 (21h) VOUT_COMMAND RESET#。由 (EDh) MFR_SPECIFIC_29 (MISC_OPTIONS) 中的用戶可編程 RESET# 位確定。默認引腳功能是開漏電源正常狀態指示器。當配置為 RESET# 時，可以通過 (EDh) MFR_SPECIFIC_29 (MISC_OPTIONS) 中的 PULLUP# 位啟用或禁用內部上拉。 |
| PGD/RST_B | 38 | ||
| BCX_DATA_A | 10 | I/O | 用于堆疊器件之間的反向通道通信的數據 |
| BCX_DATA_B | 37 | ||
| BCX_CLK_A | 11 | I/O | 用于堆疊器件之間的反向通道通信的時鐘 |
| BCX_CLK_B | 36 | ||
| VSHARE_A | 12 | I/O | 用于多相操作的電壓共享信號。對于獨立器件，VSHARE 引腳必須保持懸空。VSHARE 可通過高達 50pF 的電容旁路至 AGND。 |
| VSHARE_B | 35 | ||
| MSEL1_A | 13 | I | 將此引腳連接到 BP1V5 和 AGND 之間的電阻分壓器，以獲得不同的開關頻率和內部補償參數選項。請參閱“對 MSEL1 進行編程”部分。 |
| MSEL1_B | 34 | ||
| ADRSEL_A | 14 | I | 將此引腳連接到 BP1V5 和 AGND 之間的電阻分壓器，以獲得不同的 PMBus 地址和頻率同步選項（包括確定 SYNC 引腳為 SYNCIN 或 SYNCOUT 函數）。請參閱“對 ADRSEL 進行編程”部分。 |
| ADRSEL_B | 33 | ||
| VSEL_A | 15 | I | 將此引腳連接至 BP1V5 和 AGND 之間的電阻分壓器，以獲得不同的內部電壓反饋分壓器和默認輸出電壓選項。請參閱“對 VSEL 進行編程”。 |
| VSEL_B | 32 | ||
| MSEL2_A | 16 | I | 將此引腳連接到 BP1V5 和 AGND 之間的電阻分壓器，以獲得不同的軟啟動時間、過流故障限制和多相信息選項。如果 GOSNS 連接到 BP1V5，請參閱“對 MSEL2 進行編程”或“針對環路跟隨器對 MSEL2 進行編程（GOSNS 綁定到 BP1V5）”，了解環路跟隨器器件（GOSNS 連接到 BP1V5）。 |
| MSEL2_B | 31 | ||
| EN/UVLO_A | 19 | I | 使能開關作為 PMBus 控制引腳。EN/UVLO 還可連接到電阻分壓器，以對輸入電壓 UVLO 進行編程。 |
| EN/UVLO_B | 25 | ||
| PVIN_A | 18、55 | I | 功率級的輸入功率。這些引腳到 PGND 的低阻抗旁路至關重要。PVIN 至 PGND 必須使用額定電壓至少為最大 PVIN 電壓 1.5 倍的 X5R 或更佳的陶瓷電容器旁路。 |
| PVIN_B | 24、56 | ||
| AVIN_A | 20 | I | 控制器的輸入電源 |
| AVIN_B | 26 | ||
| AGND_A | 21 | — | 控制器的模擬接地回路。將 AGND 引腳直接連接到 PCB 板上的散熱焊盤。 |
| AGND_B | 27 | ||
| VDD5_A | 22 | O | 5V 內部穩壓器的輸出。已集成一個旁路電容器，不需要外部旁路。 |
| VDD5_B | 28 | ||
| SYNC | 29 | I/O | 為了實現頻率同步，可通過 ADRSEL 引腳或 (E4h) MFR_SPECIFIC_20 (SYNC_CONFIG) PMBus 命令將此引腳編程為 SYNC IN 或 SYNC OUT 引腳。A 相和 B 相的 SYNC 引腳在內部連接在一起。當在單相配置中使用模塊時，SYNC 引腳可以保持懸空。 |
| VOUT_A | 50、51 | O | 每個通道的輸出。將輸出旁路電容器連接到此引腳。 |
| VOUT_B | 47、48 | ||
| 散熱焊盤 | 52、54、57、59 | — | 散熱焊盤是用大面積銅制成的 PGND 引腳，用于提高對 PCB 的導熱性。散熱焊盤必須具有足夠的焊接覆蓋范圍才能提供最佳的散熱性能。 |
| SW_A | 53 | I/O | 已切換器件的電源輸出。如果需要，將輸出平均濾波器和自舉電路連接到此組引腳。 |
| SW_B | 58 | ||
(1) I = 輸入，O = 輸出
