ZHCSWN0A June 2024 – September 2024 TXS0102V-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DCU|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
此兩位同相轉換器是一個雙向電壓電平轉換器，可用來在混合電壓系統之間建立數字開關兼容性。它使用兩個獨立的可配置電源軌，其中 A 端口支持 1.65V 至 3.6V 工作電壓范圍，同時可跟蹤 VCCA 電源，而 B 端口支持 2.3V 至 5.5V 工作電壓范圍，同時可跟蹤 VCCB 電源。因此，該器件能夠支持較低和較高的邏輯信號電平，同時能夠在任何 1.8V、2.5V、3.3V 和 5V 電壓節點之間提供雙向轉換。
當輸出使能端 (OE) 輸入為低電平時，所有 I/O 均處于高阻抗?fàn)顟B(tài)，從而顯著減少了電源靜態電流消耗。
要在上電或斷電期間將器件置于高阻抗?fàn)顟B(tài)，應通過一個下拉電阻器將 OE 連接至 GND；該電阻器的最小值由驅動器的電流拉取能力決定。
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

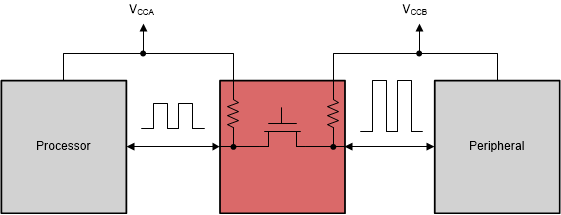

TXS0102V-Q1 的典型應用方框圖
