7.3.1 架構
TXS0102V-Q1 架構（請參閱圖 7-1）是基于自動方向感應的轉換器，它不需要方向控制信號來控制從 A 到 B 或從 B 到 A 的數據流方向。

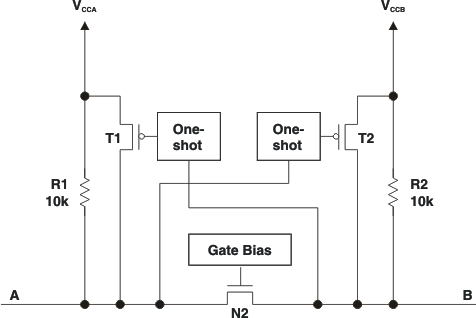

圖 7-1 TXS0102V-Q1 單元的架構這兩個雙向通道無需方向控制信號即可獨立確定數據流的方向。每個 I/O 引腳均可自動重新配置為輸入或輸出，這就是自動方向控制功能的實現方式。
TXS0102V-Q1 器件屬于 TI“開關”型電壓轉換器系列，采用兩個關鍵電路來實現這種電壓轉換：
- 將 A 端口連接到 B 端口的 N 溝道導通柵極晶體管拓?fù)?/li>
- 輸出單穩態 (O.S.) 邊沿速率加速器電路，用于檢測和加速 A 或 B 端口的上升沿
對于雙向電壓轉換，器件中包含上拉電阻器以提供直流電流源能力。N 溝道導通晶體管的 VGATE 柵極偏置設置為大約比低壓側的 VCC 電平高出一個閾值電壓 (VT)。數據可以沿任一方向流動，無需控制信號的引導。
O.S 上升沿速率加速器電路通過監控輸入邊沿的轉換來加快輸出壓擺率，幫助保持器件的數據速率。在從低電平到高電平的信號上升沿期間，O.S. 電路開啟 PMOS 晶體管（T1 和 T2），以在約 30ns 或輸入沿 95%（以先發生者為準）的時間內增加驅動器的電流驅動能力。這種邊沿速率加速通過在低電平到高電平轉換期間繞過內部 10kΩ 上拉電阻器來提供高交流驅動，從而加快信號速度。在此加速階段，驅動器的輸出電阻降低到大約 50Ω 至 70Ω。為了盡可能降低動態 ICC 和信號爭用的可能性，用戶應等待 O.S. 電路關閉，然后再向相反方向施加信號。最壞情況下的持續時間等于本數據表節 5.6部分中提供的最小脈寬數量。
