導致可聞噪聲的另一個潛在原因可能是電流過零點附近的平滑度。當電流相位發生改變時，大多數的傳統步進電機驅動器會在電流過零點附近使電流波形失真，如圖 3-16 所示。這種失真背后的原因是電流檢測消隱時間較長，例如達到至少 2μs，這會導致步進的平均電流明顯高于預期值。過零點附近失真的另一個原因是關斷時間過長，這會導致平均電流明顯低于預期值，如圖 3-17 所示。此類失真的影響是產生不平滑的電流波形，從而導致擺動、振動和可聞噪聲。

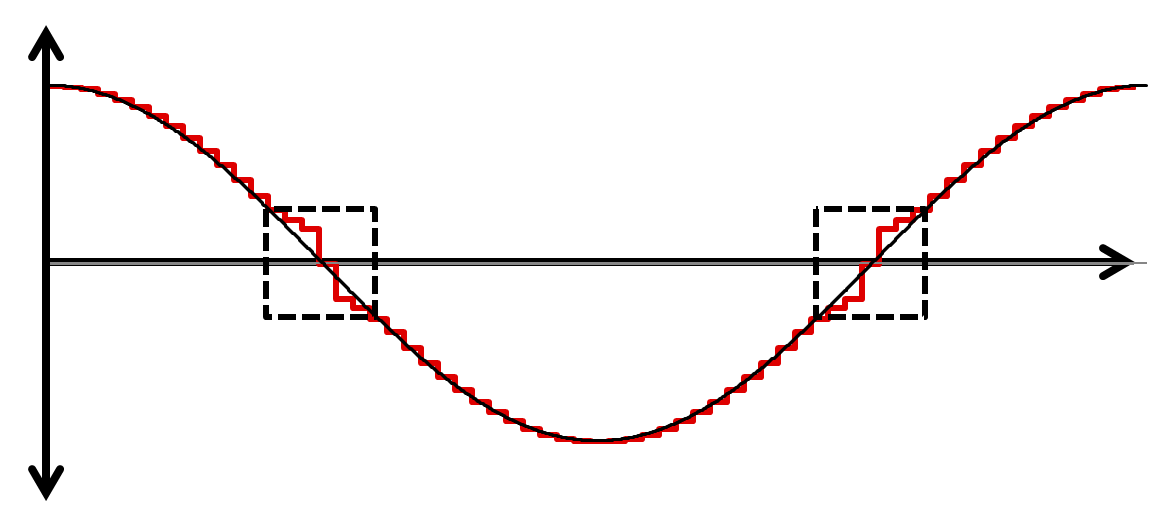

圖 3-16 消隱時間較長導致的電流失真

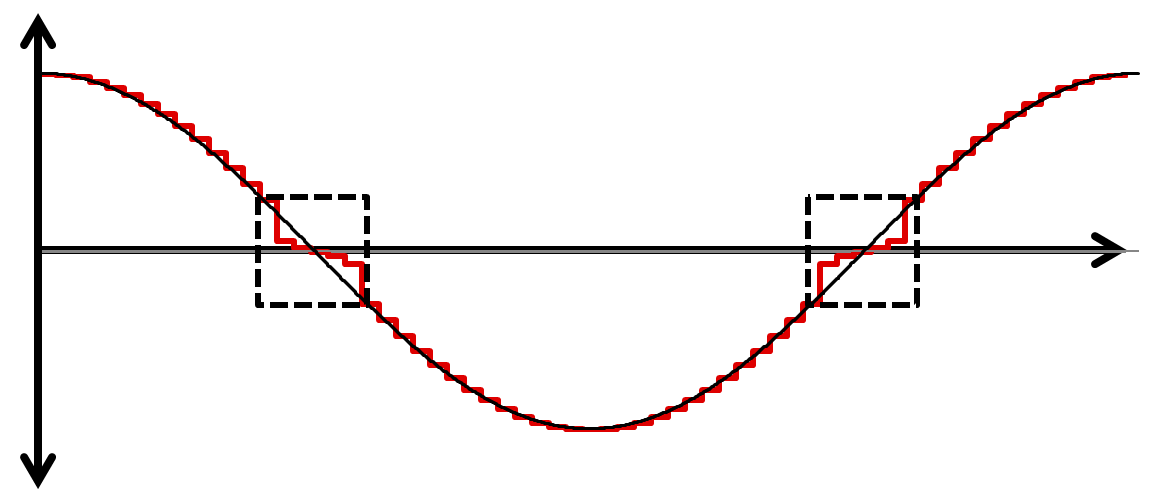

圖 3-17 關斷時間較長導致的電流失真

表 3-1 中列出的驅動器消隱時間僅為 1μs，因此線圈電流過零區域附近沒有失真。這可以減少電流和扭矩紋波，并接近真正的正弦波形，從而使電機運行更加平穩。圖 3-18 和圖 3-19 分別顯示了 DRV8424 在 1/16 和 1/64 微步進條件下的電流過零情況，顯示了過零點附近的平滑度。

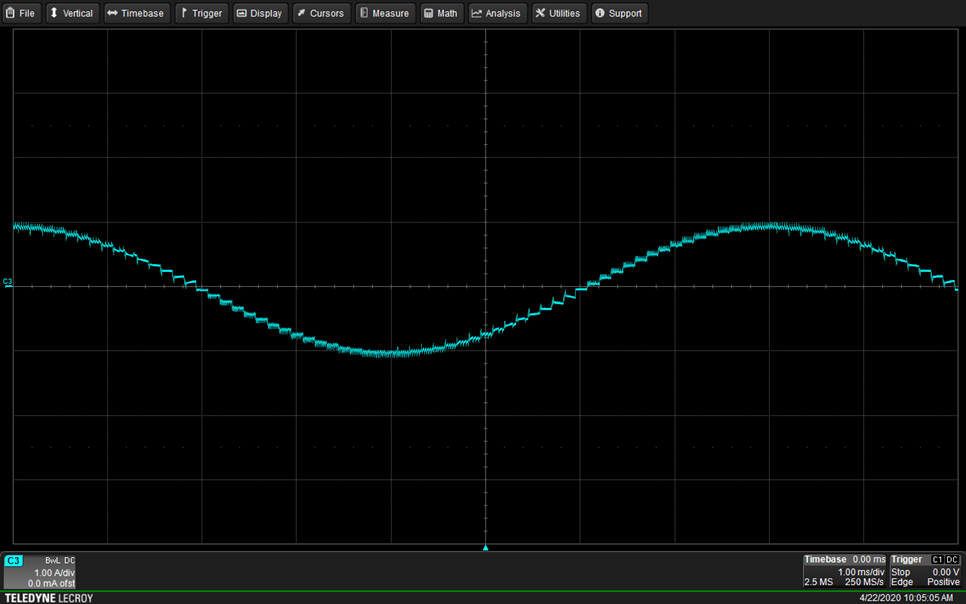

圖 3-18 1/16 微步進條件下的過零點平滑度

圖 3-19 1/64 微步進條件下的過零點平滑度
