1 簡介

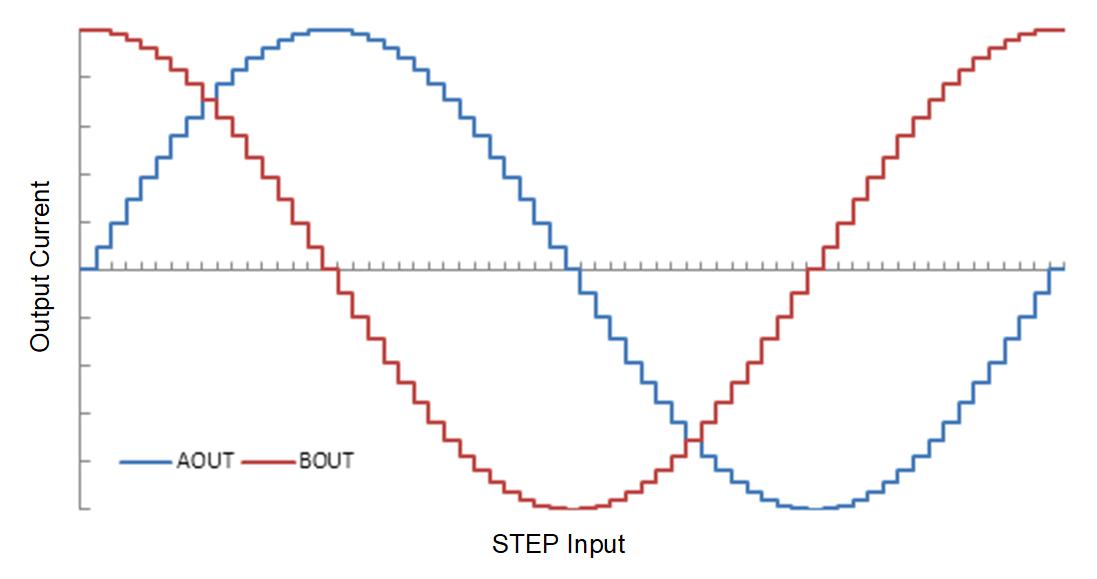

步進電機廣泛用于打印機、投影儀、紡織機、舞臺照明、工業自動化、電子銷售終端、汽車前照燈和抬頭顯示等應用中。步進電機以離散步進方式運動，此方式由旋轉過程中的步進角定義。一個步進電機具有兩個電流繞組，每個繞組可通過 H 橋進行控制。如圖 1-1 所示，步進電機驅動器將近似正弦波（藍色）的電流波形施加到一個線圈中，將近似余弦波（紅色）的電流波形施加到另一個線圈中。電流波形的一個象限 (90°) 對應步進電機旋轉一個步進角，這在當今使用的大多數混合式步進電機中為 1.8°。

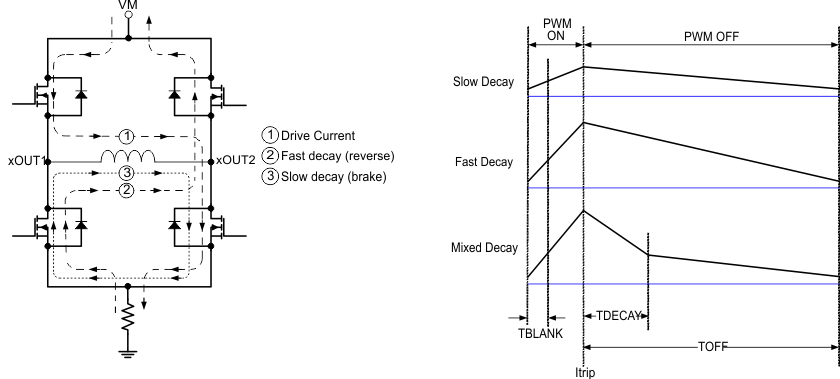

大多數步進電機驅動器通過以某個頻率（稱為 PWM 頻率）對驅動輸出進行斬波來限制電流。在 PWM 電流斬波期間，將啟用 H 橋以驅動電流流過電機繞組，直至達到 PWM 電流斬波閾值。圖 1-2 的項目 1 展示了這種情況。

一旦達到斬波電流閾值后，H 橋可在兩種不同的狀態下運行：快速衰減或慢速衰減。在快速衰減模式下，一旦達到 PWM 斬波電流電平，H 橋便會進行狀態逆轉，使繞組電流反向流動。此時對側的 FET 開啟；當繞組電流接近零時，禁用該電橋，以防止出現反向流動的電流。圖 1-2 的項目 2 展示了快速衰減模式。在慢速衰減模式下，通過啟用該電橋的兩個低側 FET 來實現繞組電流的再循環。圖 1-2 的項目 3 展示了這種情況。大多數的傳統步進電機驅動器都采用固定百分比混合衰減方案，其中衰減模式在固定百分比的關斷時間內為快速衰減，在剩余關斷時間內為慢速衰減。

在傳統的慢速、快速和混合衰減模式下，步進電機在運行時可能會發出嗡嗡聲和嗚嗚聲。在大多數應用中，可聞噪聲可能會干擾用戶，并且可能需要采用昂貴的噪聲抑制方法，例如橡膠隔離器，但這些方法卻無法完全消除噪聲。例如，家用或辦公打印機以及 3D 打印機都有多個步進電機，并且電機發出的噪聲可能會導致用戶分心。步進電機驅動器如果質量更高，能夠降低電機噪聲，則將大大提高用戶的滿意度。另一個示例是電動汽車。它們由于不使用內燃機而通常較為安靜，而降低前照燈調平系統中所用步進電機的噪聲水平有助于在車內實現整體安靜。

在以下各節中，本文檔將討論步進電機中的各種噪聲源，以及不同的步進電機驅動器功能如何降低大部分噪聲。
