2 測試設置詳細信息

在本應用報告中，我們進行了多次測量，以演示步進電機驅動器中不同設置在降低電機噪聲方面的有效性。采用聲壓級 (SPL) 作為測量方法。SPL 測量聲波引起的局部壓力與環境壓力的偏差。SPL 通過圖形表示為以分貝 (dB) 為單位的聲音與頻率之間的關系。為了獲取本應用報告中所示的 SPL 圖，在消音室內放置了一個麥克風和一臺由 DRV8424 和 DR8462 驅動器驅動的步進電機，并錄制了步進電機在不同工作條件下產生的可聞噪聲，以繪制 SPL 圖。圖 2-1 所示為消音室內麥克風的圖片。詳細設置如下：

• 電機牢固安裝在橡膠上，以最大程度減少額外振動。
• 步進電機的額定電流為 2.3A，并具有 1.8° 的步進角、1.9mH 的電感和 0.93Ω 的電阻。
• 使用校準后的 USB 麥克風錄制噪聲。
• 首先，錄制幾秒鐘（大約五秒鐘）的環境噪聲作為參考。
• 然后，在電機轉動時錄制幾秒鐘（大約 5-10 秒鐘）的音頻。
• 將音頻錄制文件導入軟件，以繪制 SPL 圖。

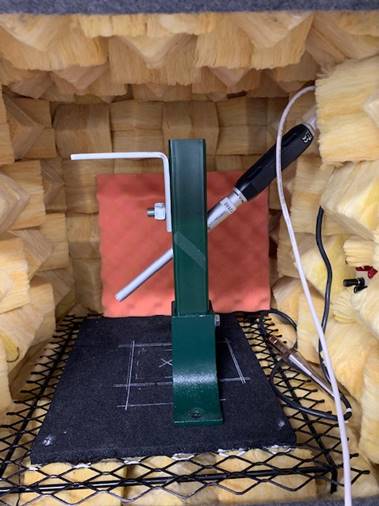

圖 2-1 可聞噪聲測量設置
