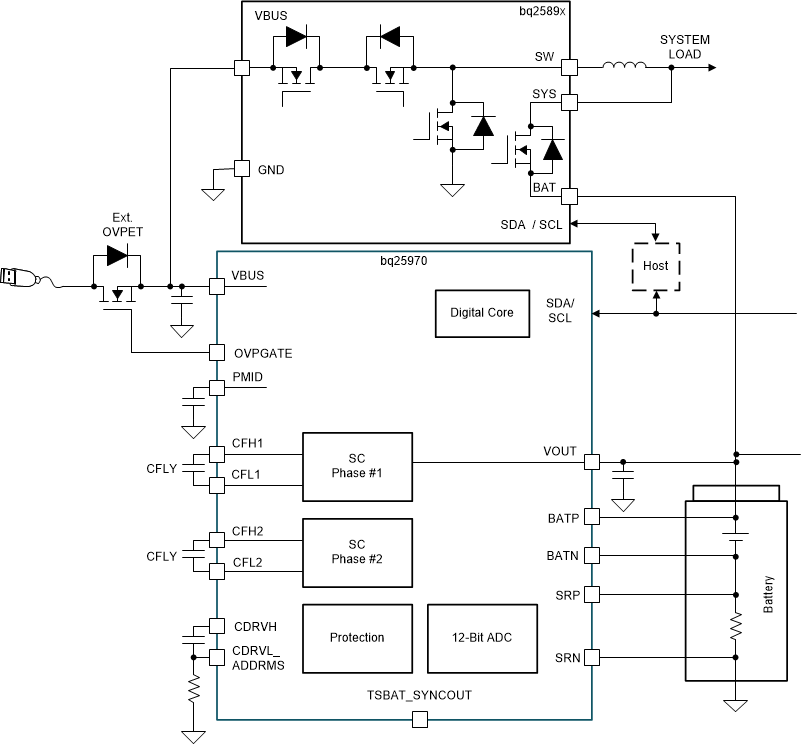

圖 3-1 展示了 BQ25970 簡化原理圖。

圖 3-1 BQ25970 簡化原理圖

• CFLY 是電荷泵電容器，它是一個儲電元件
• 外部 MOSFET 用于 VBUS 的過壓保護，可將 VBUS 中的專用 OVP 開關替換為低成本 MOSFET

通常，BQ25970 應用的所有電力電容器都應為 MLCC（多層陶瓷電容器），因?yàn)樗鼈兊姆庋b更小、ESR 更低且功耗更低。MLCC 電容器的最大不足是其直流偏置電壓會導致有效電容降低。當 MLCC 上的直流偏置電壓增加時，MLCC 的有效電容將相應降低。在實際設計中，必須保持足夠電容，MLCC 數據表中直流偏置電壓與電容的關系曲線對于尋找合適的電力電容器非常有用。如圖 3-2 所示，當直流偏置電壓增加時，有效電容將快速降低。當然，設計人員必須考慮電力電容器支持的最大電壓能否滿足實際要求。例如，如果電源軌為 10V，則設計人員應選擇 16V MLCC 以避免任何故障。同時，設計人員還必須考慮溫度對有效電容的影響，因?yàn)椴煌沫h(huán)境工作溫度會導致有效電容變化。

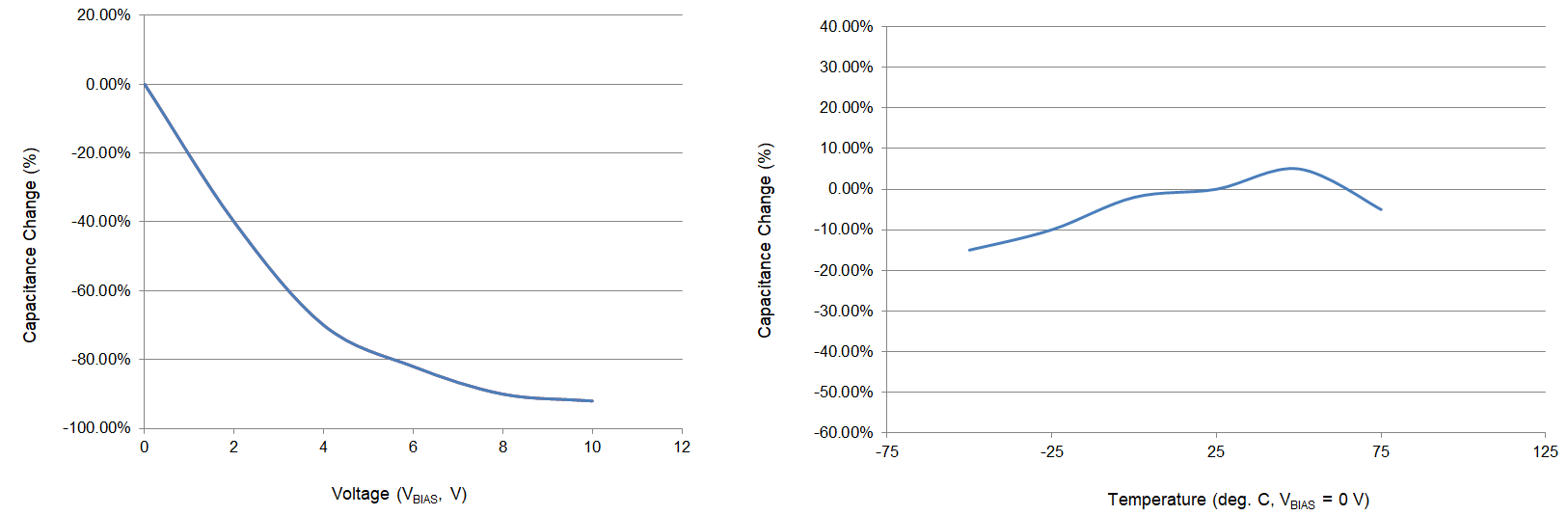

圖 3-2 MLCC 有效電容與直流偏置電壓和溫度的關系

外部 MOSFET 將用作 OVP 功能，因此在選擇 MOSFET 時，其最大額定電壓 V_DS 非常重要。它取決于 VBUS 上的最大電壓，當 VBUS 上的電壓超過 BQ25970 器件的 OVP 設置時，此 MOSFET 將立即關閉（通常在 100ns 內關閉）。此外，MOSFET 的 R_DS(on) 會影響效率，因此較低 R_DS(on) 的 MOSFET 是理想選擇。最后，MOSFET 的 V_GS 應大于 10V。

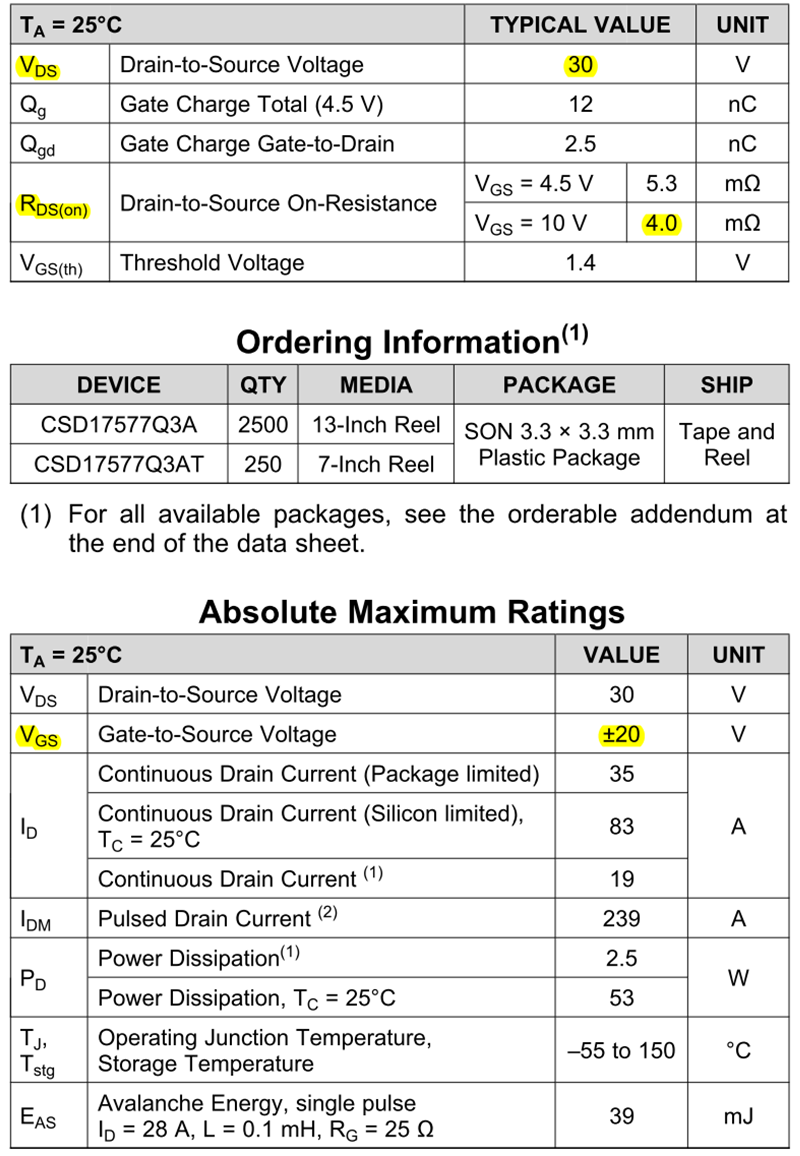

CSD17577Q3A 30V N 溝道 NexFET? 功率 MOSFET 數據表中的 MOSFET CSD17577Q3A 規格表（圖 3-3）顯示了關鍵參數 V_DS、R_DS(on) 和 V_GS。

圖 3-3 MOSFET 主要規格表
