如前所述，BQ25970 器件行為類似于 2:1 轉換器，因此可以使用本節所示的等效變壓器模型來表示。

Equation11.

Equation12.

使用相同理論，Equation13 是Equation11 和Equation12 的重新表達。

在Equation13 中，ΔV_X 表示電源布線上的壓降。

Equation13.

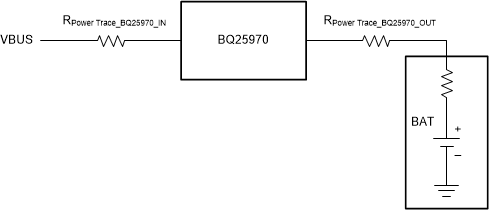

圖 3-4 轉換電源布線上的 R

R 從輸出轉換為輸入：

假設 BQ25970 的輸出電源布線電阻為 R_{Power Trace_BQ25970_OUT}，如圖 3-4 所示。

它也可以表示為如Equation14 所示。

Equation14.

Equation15 是轉換為 BQ25970 器件輸入電阻的示例。

Equation15.

R 從輸入轉換為輸出：

同樣，假設 BQ2597 器件的輸入電源布線電阻為 R_{Power Trace_BQ25970_IN}，如圖 3-4 所示。

它也可以表示為如Equation16 所示。

Equation16.

Equation17 是轉換為 BQ25970 器件輸出電阻的示例。

Equation17.

Equation18.

設計人員可以使用Equation15 或Equation18 輕松評估不同電源布線中的功率耗散，從而提高熱性能。此外，BQ25970 器件還支持并聯配置，可獲得更高的充電電流，例如 10A 或更高電流。此方法可幫助設計人員優化電源布線的 PCB 布局，并在兩個 BQ25970 器件之間獲得幾乎相同的充電電流，從而獲得出色的熱性能。
