正確的 PCB 布局可確保良好性能，因此設計人員必須注意 PCB 布局，如圖 3-5 中的 PCB 布局示例所示。

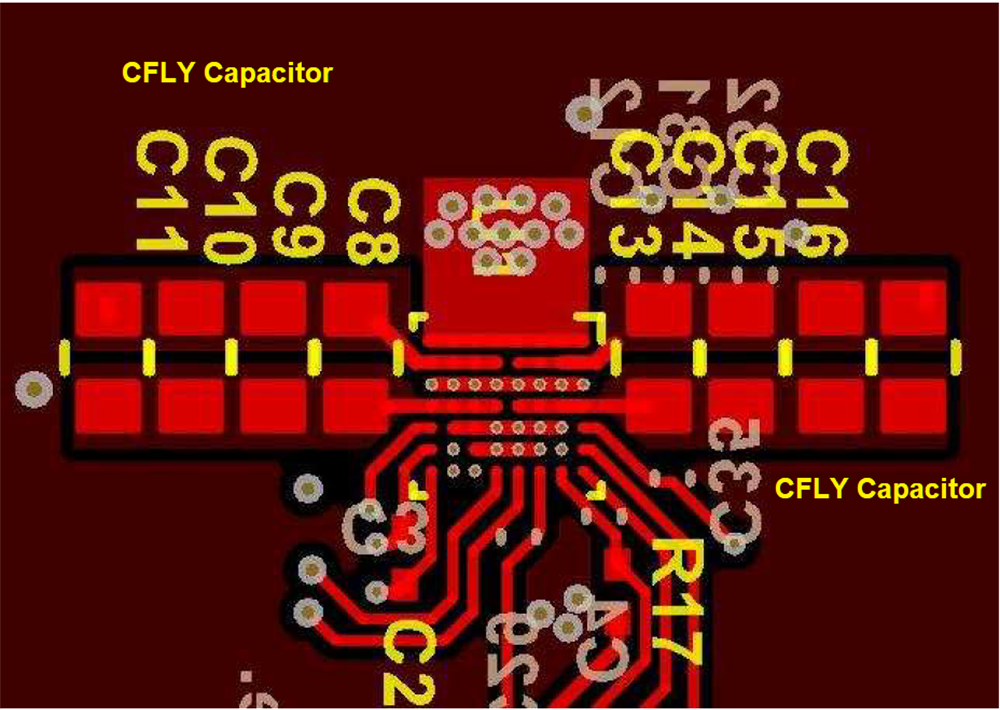

圖 3-5 BQ25970 PCB 布局

• 將 CFLY 電容器靠近 BQ25970 器件放置，電源布線應短而寬，以減少 PCB 布線上的功率損耗。
• 將 GND 引腳直接連接到主接地層，以獲得更好的散熱和更好的 EMI 性能。
• OVPGATE 引腳與外部 MOSFET 柵極之間的外部 MOSFET 柵極驅動布線的寬度應為 10mil 或更大，因為 OVPGATE 處于活動狀態時，di/dt 較高。此外，最好在此驅動布線周圍使用接地線，以避免任何噪聲干擾。
• 電池感應布線 BATP 和 BATN 應布為差分布線，并將其直接連接到電池插座端子。如果可能，在它們周圍使用接地線以避免噪聲干擾。
