通常在實際系統中，PPS 協議始終在 AP（應用處理器）或 PMU（電源管理單元）端運行，這意味著 PPS 協議獨立于 BQ25970 器件。有關 PPS 協議的所有解碼流程（如 PD3.0）都在 AP 或 PMU 中進行。對于設計人員來說，這非常靈活，他們可以在 AP 或 PMU 中運行任何 PPS 協議（標準或定制）以實現快速充電功能。在圖 2-1 中，主器件是智能手機，從器件是交流適配器。智能手機向交流適配器發送命令，交流適配器將響應智能手機命令并調節輸出電壓或輸出電流。

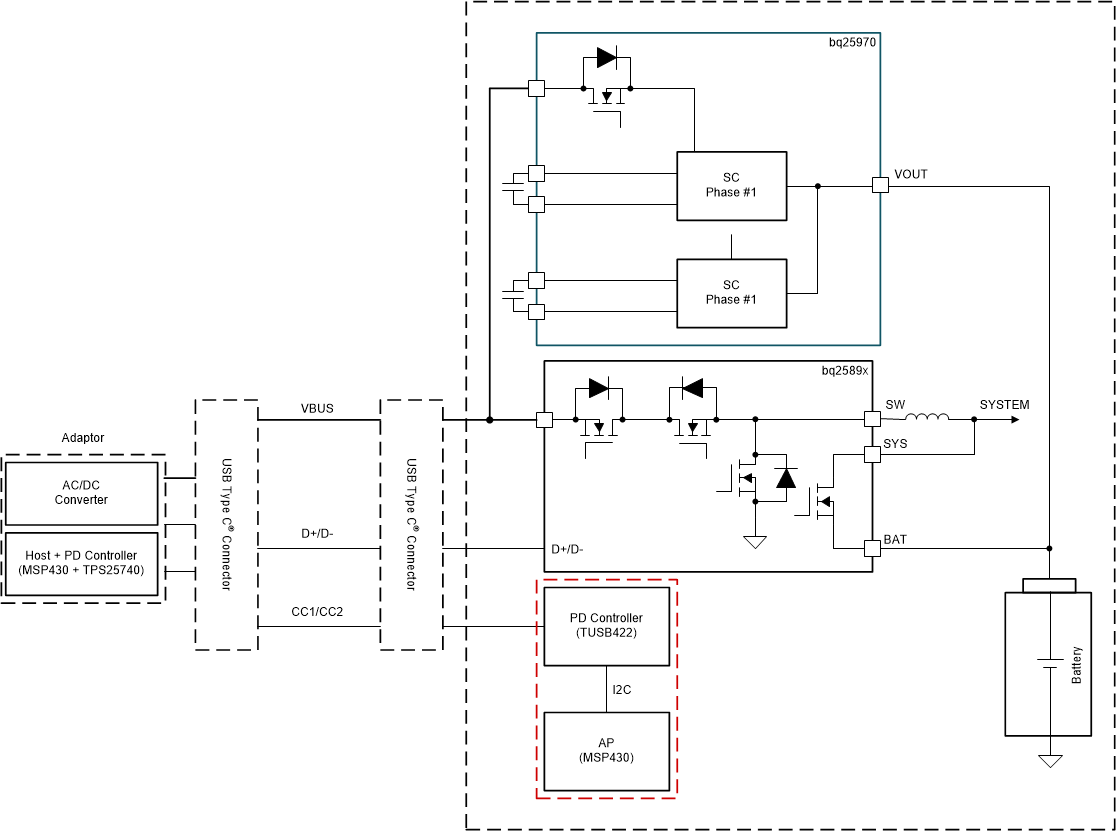

圖 2-1 PPS 工作流程

PPS 協議解碼單元以紅線標記，如圖 2-1 所示。當然，在真正的智能手機系統中，此單元將被 AP/PMU 取代。在圖 2-1 中，PPS 協議是 PD3.0，它是使用 TI 的 MCU MSP430 完成的。TI 的 TUSB442 器件是 USB Type-C? PD 控制器，可與采用 PD3.0 協議的交流適配器通信。將 PD 交流適配器插入智能手機后，AP 將通過切換 CC 引腳與交流適配器握手。初始通信后，智能手機識別交流適配器并向交流適配器發送 PD 命令，之后，當智能手機發送請求以啟動閃充流程時，交流適配器將響應智能手機以及輸出目標電壓和電流。在充電過程中，BQ25970 器件將始終向 AP 報告電池電壓和充電電流狀態。根據 BQ25970 持續報告，AP 將不斷向交流適配器發送新命令，以調節輸出電壓或電流，從而在完成閃充階段之前保持恒定電流充電過程。
