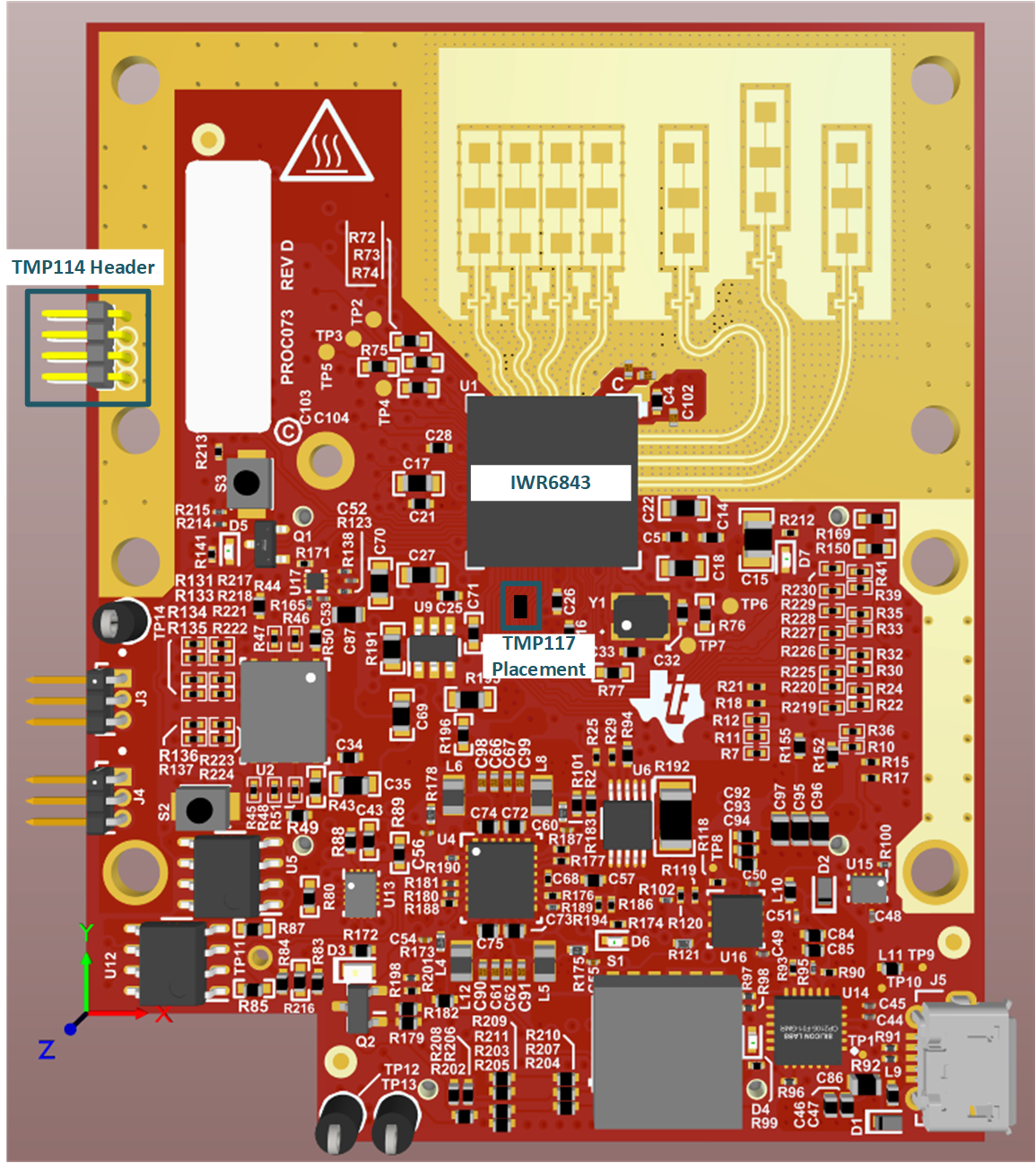

為了進一步探討元件下方溫度監測以及精度和響應時間測試這一主題，將 TMP114 溫度傳感器放置在 IWR6843ISK 評估板上的 IWR6843 毫米波傳感器下方。對電路板布局布線文件進行了修改，以便增加 TMP114 溫度傳感器尺寸，然后將通信和電源布線到接頭。這是為了確保雷達電路板的運行不會中斷。

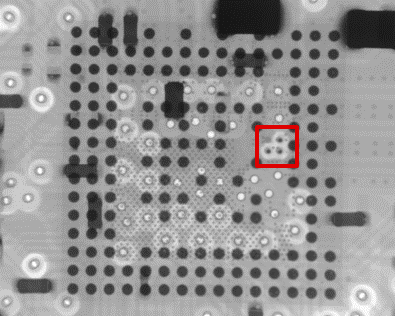

使用毫米波開箱即用演示確認了雷達電路板修改后的正確操作。還使用了 X 射線圖像，收集了有關 TMP114 溫度傳感器放置在 IWR6843 毫米波傳感器下方的更多信息。

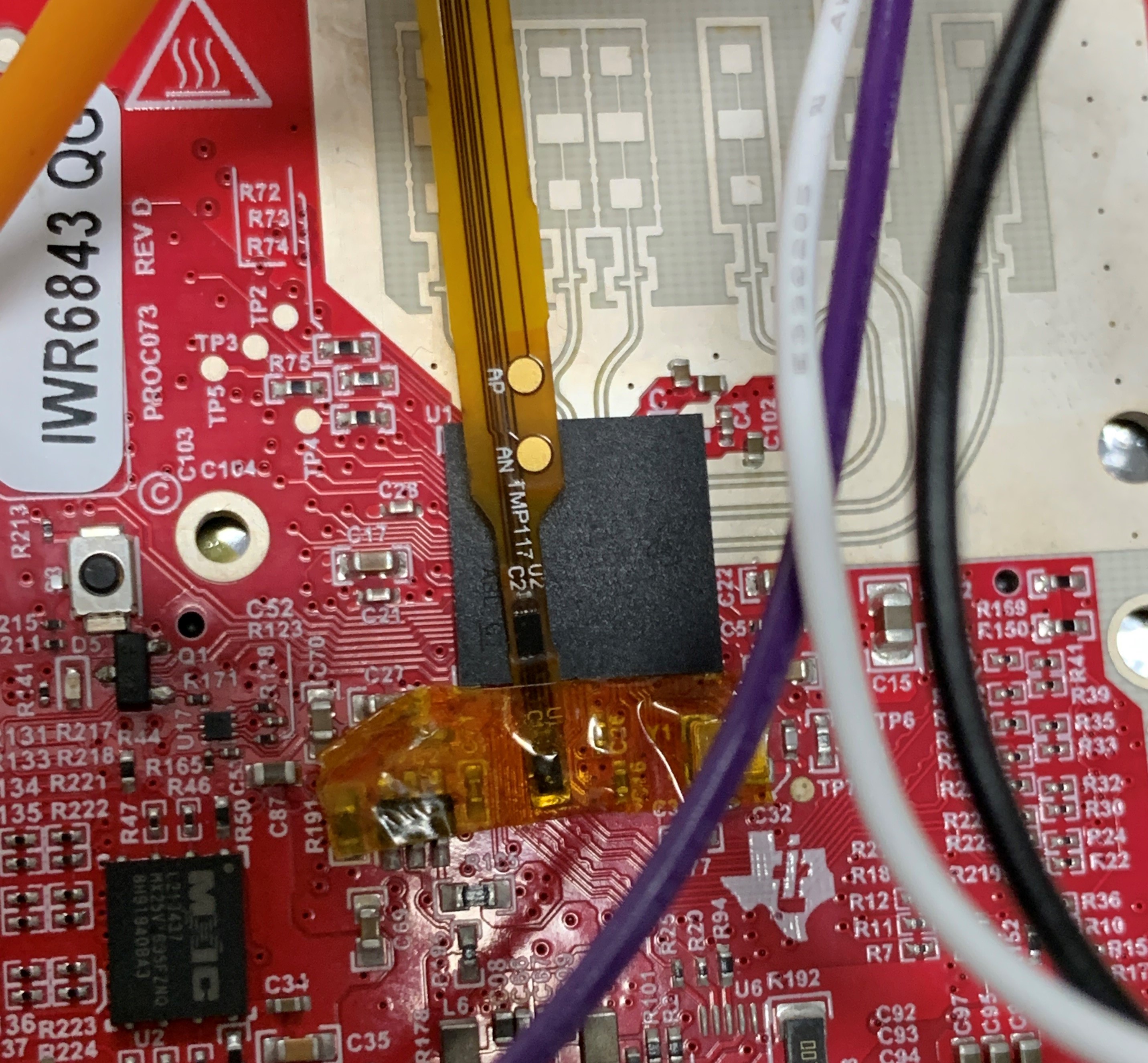

為了比較元件下 TMP114 溫度傳感器的性能，在雷達處理器旁邊放置了一個 TMP117 溫度傳感器。這樣設計的目的是使這兩個傳感器都可以與 MSP430 微控制器連接，以便在相同的 500ms 間隔內讀回溫度數據。

圖 4-9 中顯示了 IWR6843 毫米波傳感器開始加熱時的溫升，其中顯示了兩款器件間的熱響應和精度差異。隨著處理器溫度的升高，TMP117 溫度傳感器的平均測量值比 TMP114 溫度傳感器低 3.6°C。此外，TMP114 溫度傳感器能夠更快地響應溫升，而這種熱響應時間的增加表明此類傳感器放置方式十分有效。表 4-1 顯示了每個器件達到 30°C 的速度以及測試運行結束時的每個測量值。尤其是在依賴過熱或欠溫關斷機制的系統中，快速熱響應和更高的精度可以避免不必要的關斷，從而使系統運行更長時間。
