2 封裝

在采用朝下組裝方式時，PicoStar? 封裝需要在柔性 PCB (FPCB) 上使用切口，以便光線能夠到達檢測區域。增大切口尺寸可以更大限度地增加傳感器的視場，從而實現出色的光學性能。最大切口尺寸可能受限于 FPCB 制造和裝配車間的制造能力。圖 2-1 展示了 PCB 切口形狀的兩個選項（十字形和圓形）。PCB 焊盤和切口之間所需的間隙通常很小，需要咨詢 FPCB 供應商了解具體情況。

圖 2-1 柔性 PCB 切口建議

OPT4001YMN 采用 4 引腳設計，焊盤之間的對角線距離大于 800μm，可通過簡單的圓形切口實現非常大的視場 (>50°)。使用十字形切口可以在焊盤不受限制的方向進一步更大限度地?cái)U(kuò)大視場，從而實現出色的光學性能。矩形切口可以在一個方向上實現與十字形切口相似的最大視場，但可能會在相反方向上稍微限制視場。下面的圖像展示了十字形和矩形情況的 PCB 布局和切口形狀示例。

圖 2-2 具有十字形切口的布局示例

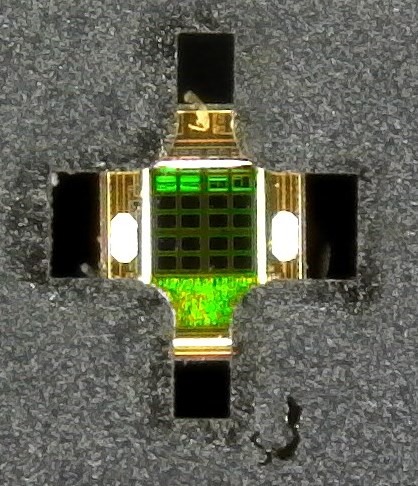

圖 2-4 裝有 OPT4001YMN-Q1 并通過十字形切口接收光的 FPCB 圖像

圖 2-3 具有矩形切口的布局示例

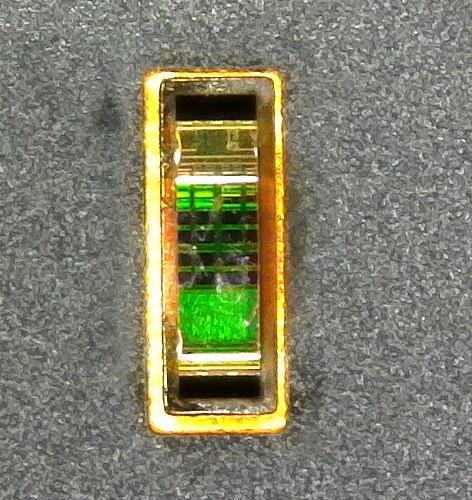

圖 2-5 裝有 OPT4001YMN-Q1 并通過矩形切口接收光的 FPCB 圖像
