4 LCS 的等效電路模型

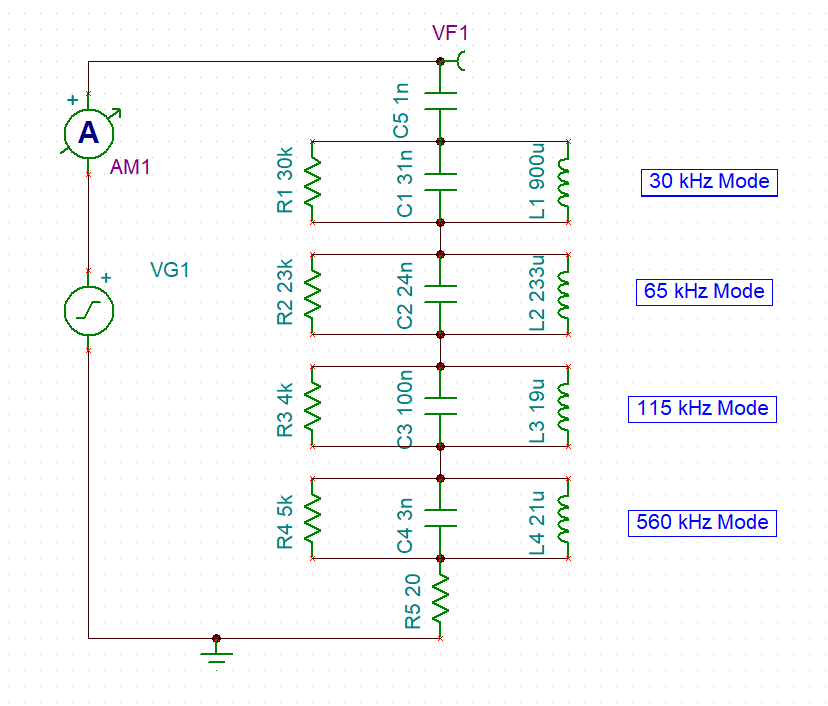

了解壓電式器件等效電路對于分析和設計系統至關重要，因為這樣可以將復雜的機電交互簡化為易于管理的電氣模型，從而實現性能預測和優化。有多個模型可以模擬壓電壓的行為，這里我們提供了一個示例。在示例中，LCS 由一個大容量電阻器和一個大容量電容器以及多個 LRC 網絡組成，這些網絡都串聯在一起，如 圖 4-1 所示。每個 RLC 部分代表機械特性，如質量 (L)、順應性 (C) 和機械阻尼 (R)，而串行大容量電容器和電阻器表示器件電極的電容和電阻。
圖 4-1 LCS 的等效電路模型表 4-1 LCS 電氣模型參數
| 參數 | 單位 | 值 | 說明 |
|---|---|---|---|
| R1 | kΩ | 30 | 30kHz 模式下的 R 分量 |
| R2 | kΩ | 23 | 65kHz 模式下的 R 分量 |
| R3 | kΩ | 4 | 115kHz 模式下的 R 分量 |
| R4 | kΩ | 5 | 560kHz 模式下的 R 分量 |
| R5 | kΩ | 20e-3 | 大容量電阻 |
| C1 | nF | 31 | 30kHz 模式下的 C 分量 |
| C2 | nF | 24 | 65kHz 模式下的 C 分量 |
| C3 | nF | 100 | 115kHz 模式下的 C 分量 |
| C4 | nF | 3 | 560kHz 模式下的 C 分量 |
| C5 | nF | 51 | 大容量電容 |
| L1 | uH | 900 | 30kHz 模式下的 L 分量 |
| L2 | uH | 233 |
65kHz 模式下的 L 分量 |
| L3 | uH | 319 | 115kHz 模式下的 L 分量 |
| L4 | uH | 21 | 560kHz 模式下的 L 分量 |

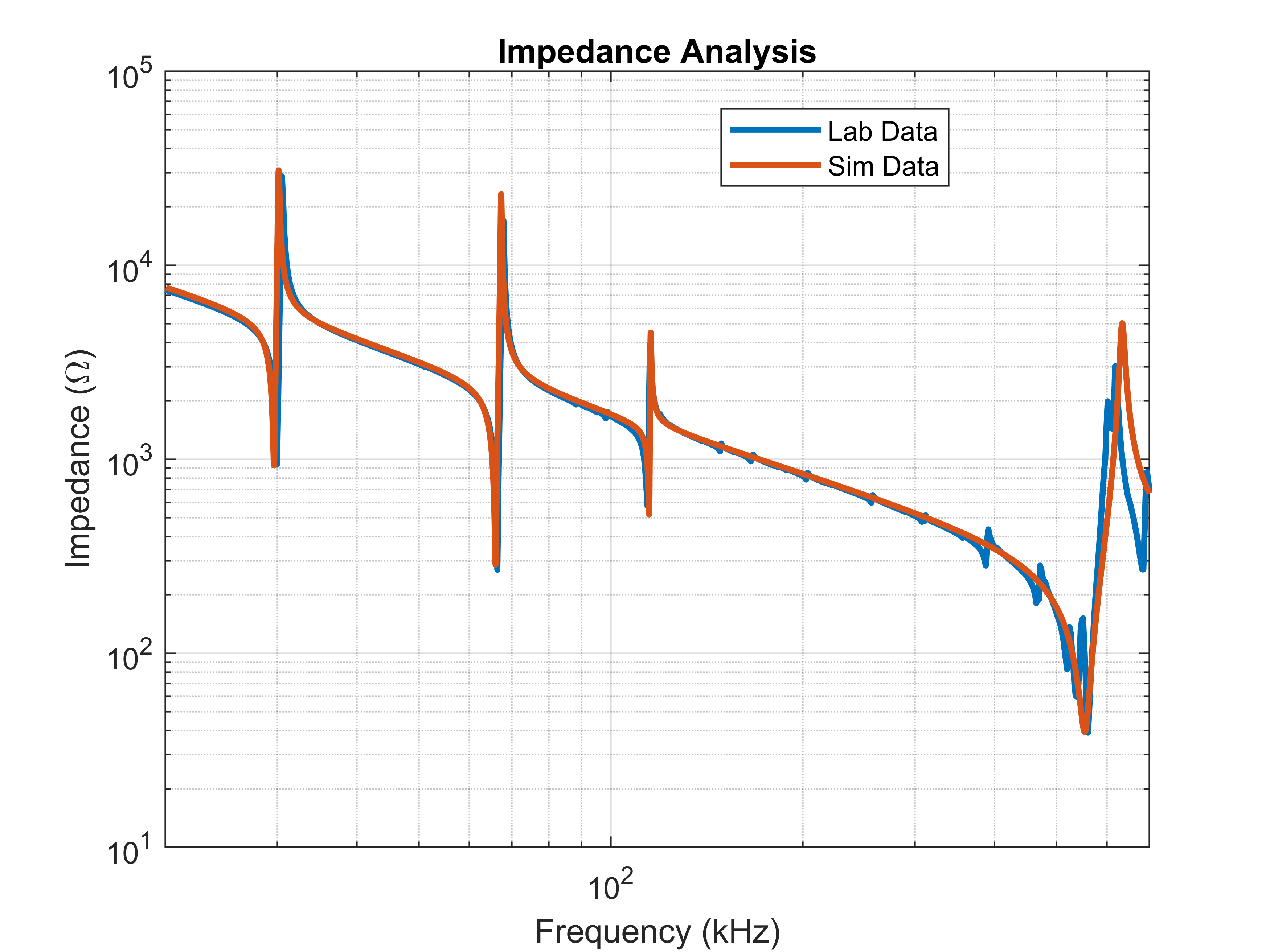

圖 4-2 展示了將實驗室數據與來自模型的仿真數據進行比較的阻抗響應?？紤]到表中使用的無源器件值，實驗結果與仿真模型非常一致。
圖 4-2 LCS 的阻抗響應：實驗室與仿真數據比較
