7 功耗
圖 7-1 顯示了使用 ULC1001-DRV2911EVM 測量功耗的設置。電壓探頭和電流探頭用于測量 LCS 上的電壓和電流。來自數(shù)字電源的電流也已記錄下來。有關如何使用 ULC1001-DRV2911EVM 的詳細信息，請參閱 ULC1001-DRV2911EVM 用戶指南。

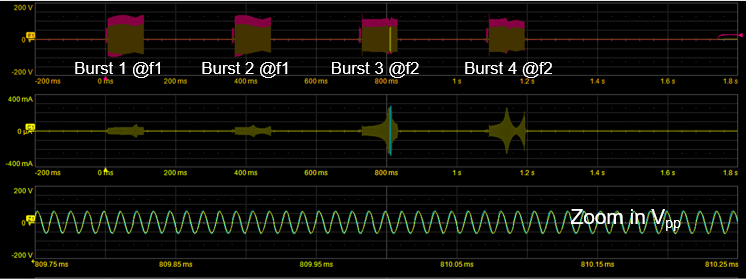

圖 7-1 使用 ULC1001-DRV2911EVM 進行測量設置圖 7-2 展示了在 f1 (30kHz) 和 f2 (66kHz) 附近 LCS 上的電壓和電流。峰值電壓為 140V，峰值電流為 0.4A。請注意，LCS 上的電壓和電流具有相位差。LCS 的峰值功率可以通過來自電源的電流輕松估算。
圖 7-2 供水模式期間 LCS 的功耗表 7-1 顯示了 LCS 的電氣特性。
表 7-1 LCS 的電氣特性
| 參數(shù) | 值 | 單位 | 說明 |
|---|---|---|---|
| Vp | 70 | V | LCS 上的峰值電壓 |
| Ip | 0.5 | A | LCS 上的峰值電流 |
| Vd | 12 | V | 電源直流電壓 |
| Id | 0.35 | A | 電源的直流峰值電流 |
| P | 4.2 | W | 峰值功率 |
