3.3 鏡頭蓋系統(tǒng) (LCS)
一旦鏡頭蓋正確放置在外殼內，就會構成最終的鏡頭控制系統(tǒng) (LCS)。外殼可提供額外的阻尼，使得鏡頭蓋阻抗增加。應盡可能地調節(jié)來自外殼的感應阻尼。

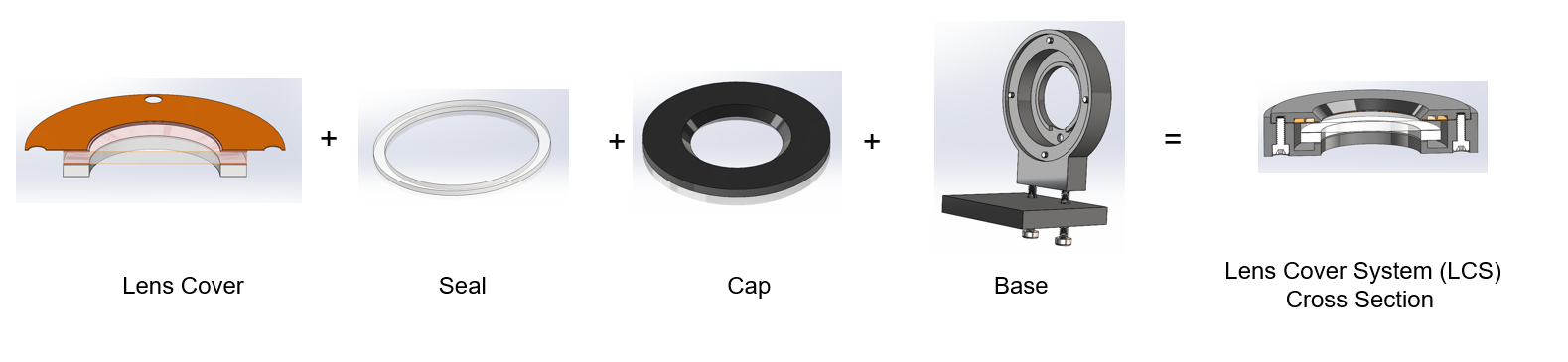

圖 3-5 平面鏡頭 LCS (LCS)：鏡頭蓋 + 外殼蓋 + 密封件 + 底座

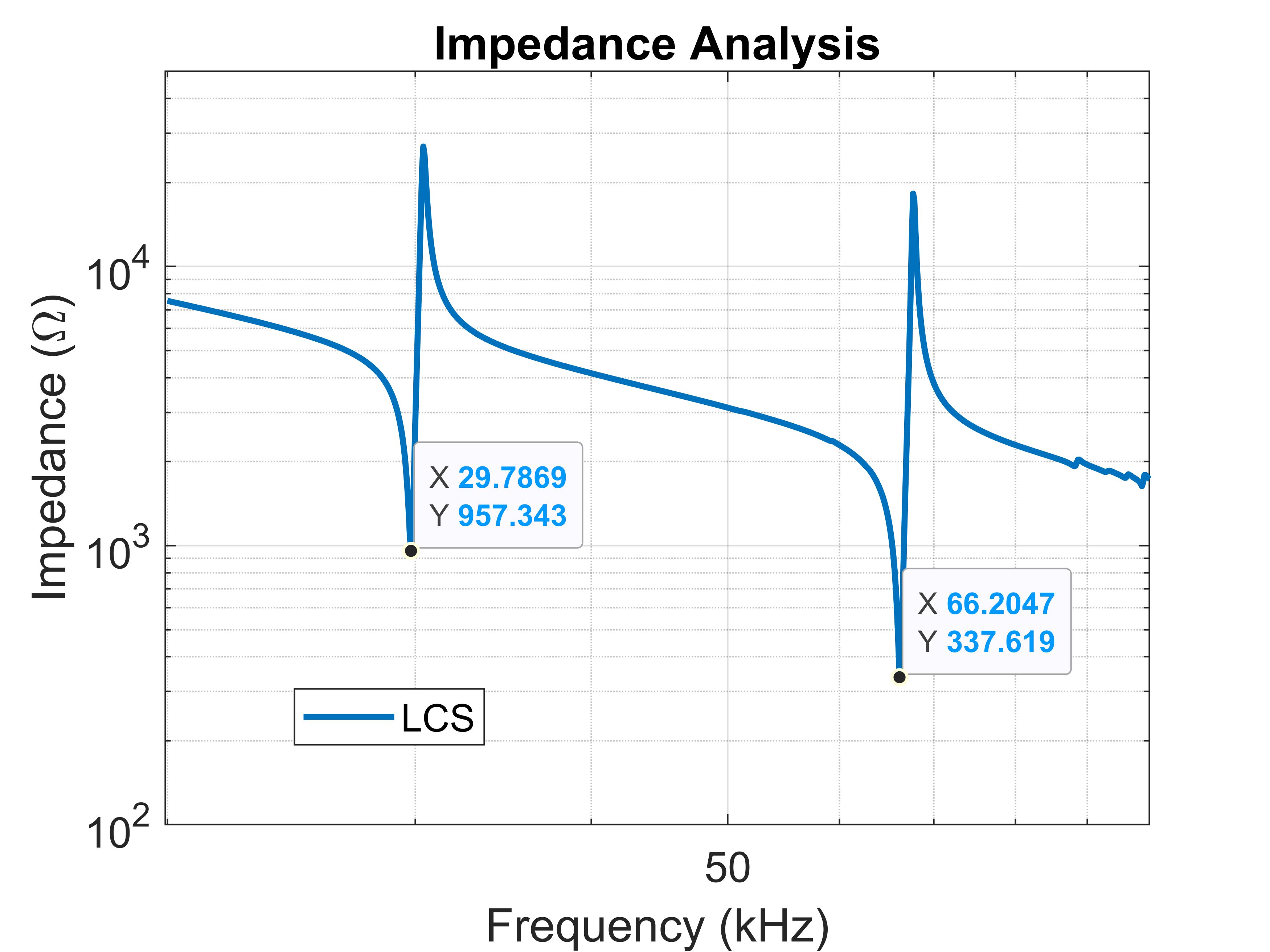

圖 3-6 顯示了 LCS 的阻抗響應。與鏡頭蓋相比，65.8kHz 的諧振頻率變?yōu)?66.2kHz，相對較小。阻抗從 226.7Ω 顯著增加到 337.6Ω。
圖 3-6 LCS 的阻抗響應
