ZHCAG28 December 2025 ULC1001
3.1 純壓電式
圖 3-1 繪制了進行任何粘接之前單個壓電環的阻抗響應圖。在繪制的頻率范圍內，有兩個主要的諧振頻率。第一個諧振頻率為 59.4kHz，對應壓電元件的徑向模式；第二個為 570kHz，對應厚度模式。模式 59.4kHz 主要用于水清洗；570kHz 的高頻模式具有低得多的阻抗，有利于加熱，因此更適合除冰。

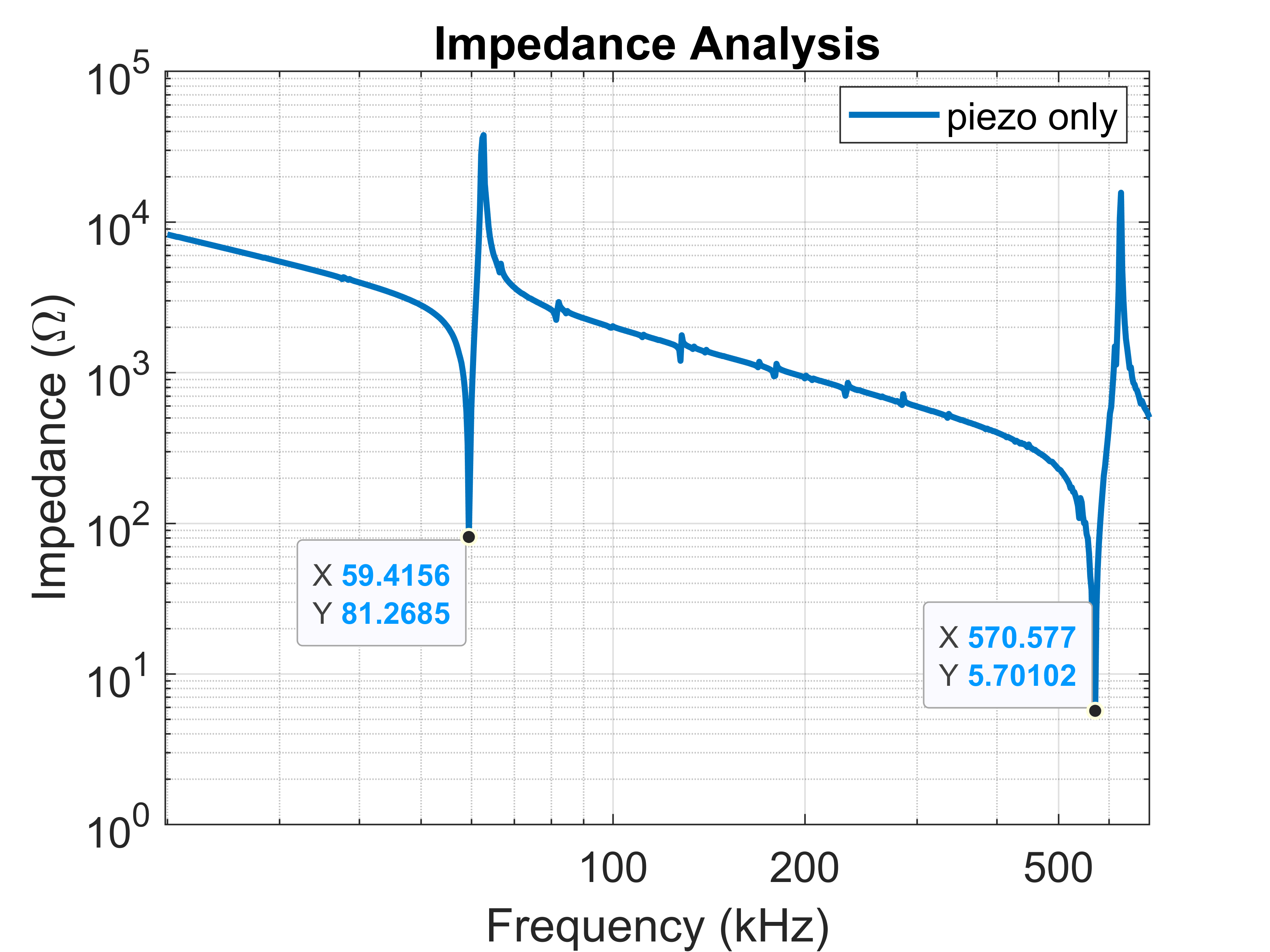

圖 3-1 純壓電式的阻抗響應壓電元件的額定電壓應由壓電元件供應商定義。我們的測試表明，當 Vp > 20V 時，壓電元件可能會損壞。當粘到透鏡上時，壓電元件可以處理更高的電壓 (~100V)。圖 3-2 顯示了受損壓電元件在徑向模式下與正常壓電元件在徑向模式下的阻抗響應對比。受損的壓電元件表現出更高的阻抗，并具有額外的噪聲諧振峰值。

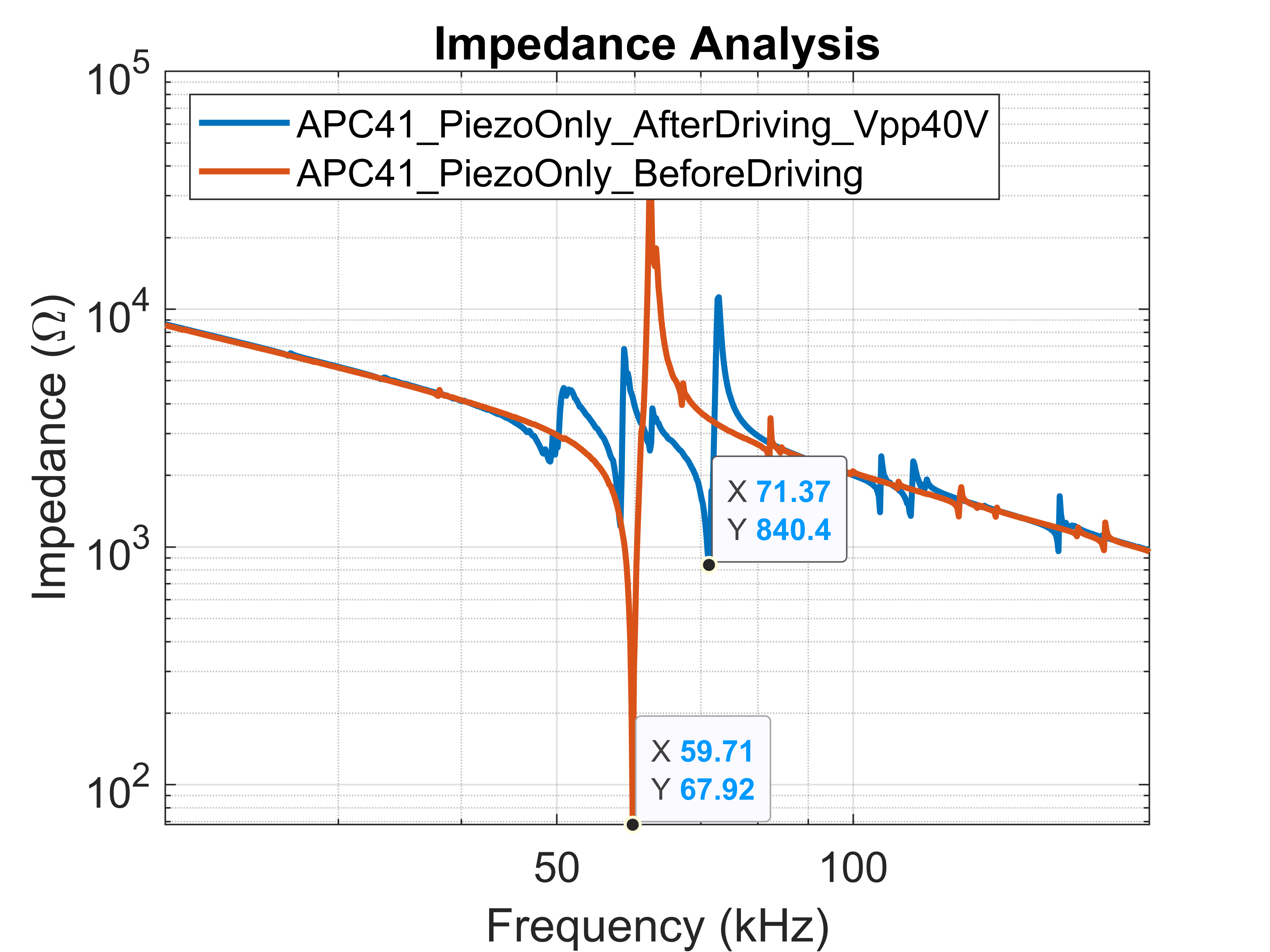

圖 3-2 過驅后壓電元件損壞
