ZHCUAA7B March 2021 – August 2022
4.6 硬件型號設置
MCT8316ZT 器件使用可配置電阻器控制 MODE、SLEW、ADVANCE 和 VSEL_BUCK 設置。
如果使用 MCT8316ZT，“Depop. if H/W Variant”絲網印刷復選框中的 SPI 使能電阻器 (R13-R16) 將不會連接，“H/W Variant Resistors”絲網印刷復選框中的電阻分壓器將連接為所需設置（R19-R22 和 R26-R29）。此設置如圖 4-6 中所示。

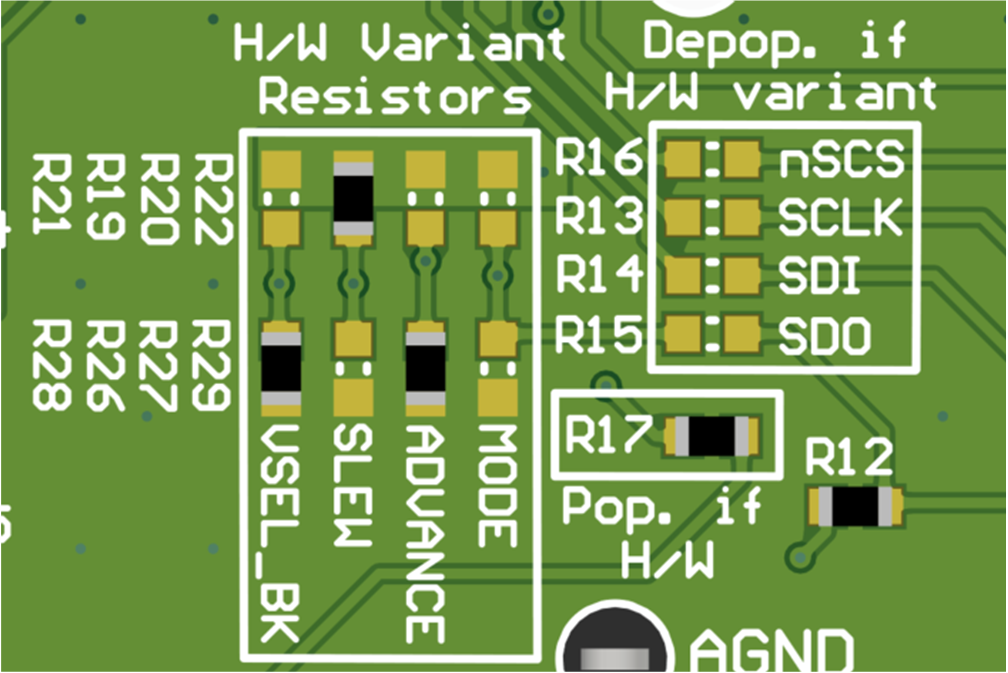

圖 4-6 MCT8316ZT 的電阻分壓器設置（硬件型號）表 4-3 顯示了使用 MCT8316ZT 時用戶可調整的電阻分壓器設置。R19-R22 電阻器連接到 AVDD，R26-R29 電阻器連接到 AGND。兩表中的默認值以粗體顯示。
表 4-3 MCT8316ZT 型號的用戶可調整電阻分壓器設置（默認值為粗體）
| 設置 | 名稱 | 說明 | 電阻器 （AVDD 和 AGND） |
配置 | 設置 |
|---|---|---|---|---|---|
| VSEL_BK | VBK | 降壓穩壓器平均電壓 （LBK = 47 或 22μH， |
R21 和 R28 | R28 = 0Ω | 3.3V |
| R21 = R28 = DNP | 5.0V | ||||
| R21 = 47kΩ | 4.0 V | ||||
| R21 = 0Ω | 5.7 V | ||||
| MODE | PWM 控制模式 | 選擇霍爾配置、調制、異步整流 (ASR) 和自動異步整流 (AAR) 設置 | R22 和 R29 | R29 = 0Ω | 模擬霍爾輸入、異步調制、ASR 和 AAR 已禁用 |
| R29 = 22kΩ | 數字霍爾輸入、異步調制、ASR 和 AAR 已禁用 | ||||
| R29 = 100kΩ | 模擬霍爾輸入、同步調制、ASR 和 AAR 已禁用 | ||||
| R22 = R29 = DNP | 數字霍爾輸入、同步調制、ASR 和 AAR 已禁用 | ||||
| R22 = 100kΩ | 模擬霍爾輸入、同步調制、ASR 和 AAR 已啟用 | ||||
| R22 = 22kΩ | 數字霍爾輸入、同步調制、ASR 和 AAR 已啟用 | ||||
| R22 = 0Ω | 數字霍爾輸入、異步調制、ASR 和 AAR 已啟用 | ||||
| SLEW | 壓擺率 | 相位引腳壓擺率從低切換為高 (10-90%) 以及從高切換為低 (90-10%) | R19 和 R26 | R26 = 0Ω | 25 V/μs |
| R19 = R26 = DNP | 50 V/μs | ||||
| R19 = 47kΩ | 125 V/μs | ||||
| R19 = 0Ω | 200 V/μs | ||||
| ADV | 高級 | 將超前角增加一個可選值（電角度） | R20 和 R27 | R27 = 0Ω | 0° |
| R27 = 22kΩ | 4° | ||||
| R27 = 100kΩ | 11° | ||||
| R20 = R27 = DNP | 15° | ||||
| R20 = 100kΩ | 20° | ||||
| R20 = 22kΩ | 25° | ||||
| R20 = 0Ω | 30° |
