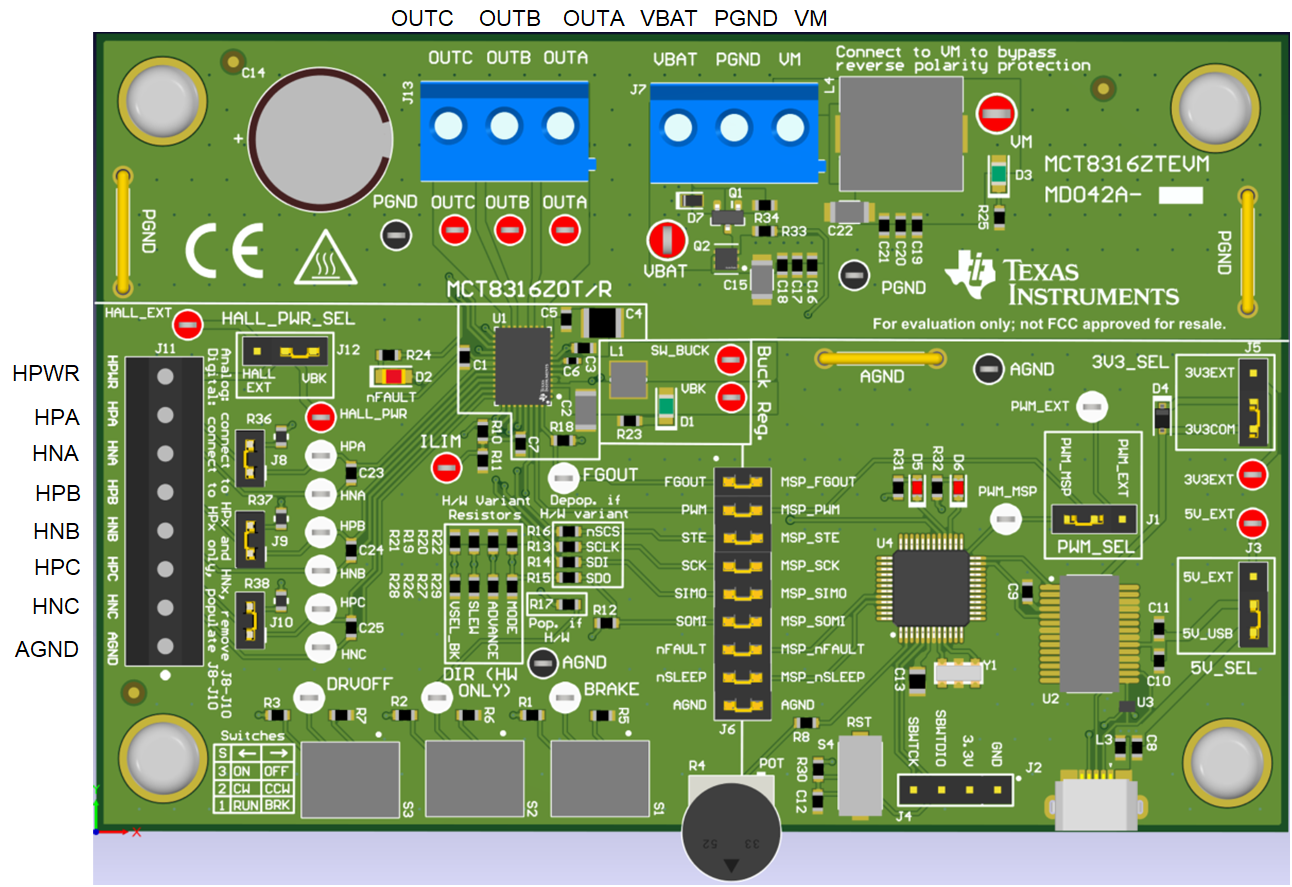

圖 4-2 顯示了與 MCT8316ZTEVM 的連接，用于旋轉三相有傳感器無刷直流電機。

4.5V 至 36V 電源或電池連接到連接器 J7 上的電源電壓 (VBAT) 或電機電壓 (VM) 和 PGND 端子。在 VBAT 和 PGND 端子上實現了反極性保護和 π 型濾波器，導致 VM 的二極管電源電壓降為 0.7V 。為了繞過反極性保護和 π 型濾波器，請將電源直接連接到電路板上的 VM 端子或 VM 測試點和 PGND。

BLDC 電機的三相直接連接到 MCT8316ZTEVM 上提供的螺釘端子連接器 J13 的 A、B 和 C 端子。

使用 MCT8316ZTEVM 上的連接器 J11 來連接單端數字或模擬差分霍爾輸入。將 HALL_PWR 用作霍爾電源，AGND 用作霍爾接地。如果從霍爾元件連接模擬輸入，則連接到每個相位的 HPx 和 HNx 引腳，并移除跳線 J8-10。如果使用霍爾傳感器的單端輸入，則只連接每個相位的 HPx 引腳，并連接跳線 R8-R10。

圖 4-2 從電機到 MCT8316ZTEVM 的連接

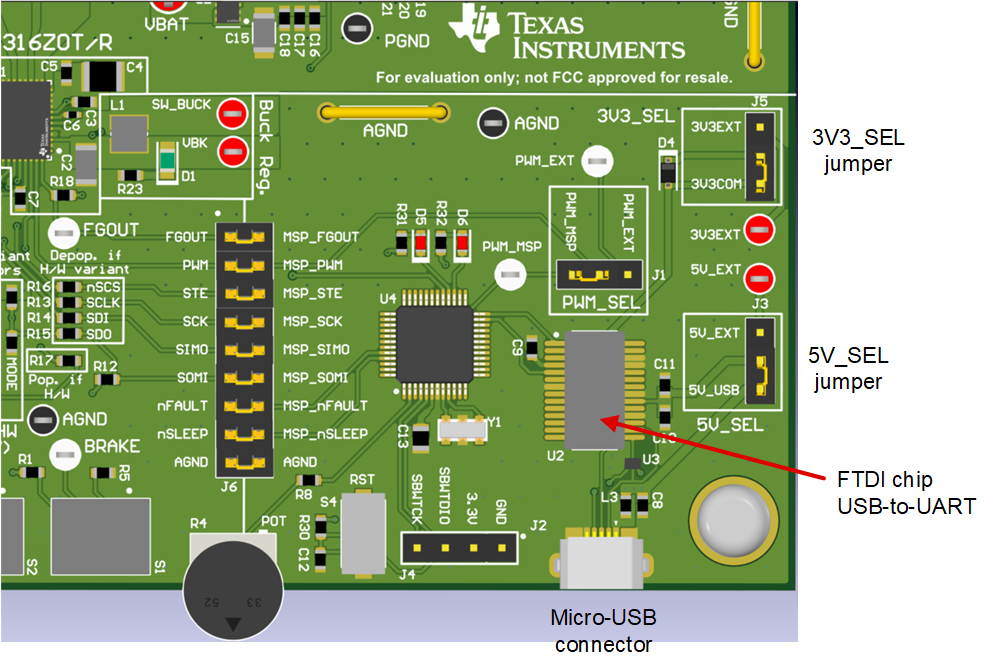

圖 4-3 顯示了 Micro-USB 電纜插入 MCT8316ZTEVM 的位置，以提供評估模塊和 GUI 之間的通信。USB 數據和 USB 的 5V 電源轉換為 UART 數據和 3.3V 電源，為 MSP430FR2355 微控制器供電。PC 將 USB 電源的 5V 電壓限制為 500mA，將 FTDI 芯片的 3.3V 電壓限制為 30mA。如果用戶希望為這些電源軌提供更多電流，可以使用 5V_SEL 跳線 J3 和 3V3_SEL 跳線 J5 連接外部電源軌。

圖 4-3 用于 MCT8316ZTEVM 的 Micro-USB 連接器和 UART
