3 快速入門指南

MCT8316ZTEVM 需要電源，其推薦工作范圍為 4.5V 至 35V。為了設置 EVM 并為其供電，請按照以下順序操作：

1. 將電機相位連接到連接器 J13 上的 A、B 和 C。
2. 將霍爾傳感器連接到 J11，選擇降壓 3.3V 霍爾電源，或 J12 上的外部霍爾電源。確保已正確設置 MODE 電阻器，以使用適當?shù)幕魻杺鞲衅髋渲茫?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="GUID-03A8C411-FB5C-450D-8713-7DFADDD96501.html">Topic Link Label4.6中所述。
   1. 如果使用數字霍爾輸入，請用分流跳線組裝 J8-J10，以啟用上拉電阻。將單端輸入僅連接到連接器 J11 上的 HPx 引腳。這是 MCT8316ZTEVM 的默認連接。
   2. 如果使用模擬霍爾輸入，請移除 J8-J10 并將差分霍爾輸入連接到連接器 J11 上的 HPx 和 HNx。
3. 請確保已在硬件型號電阻器中組裝電阻,以實現所需的硬件設置。
4. 請勿打開電源。將電機電源連接到連接器 J7 上的 VBAT 或 VM 和 PGND。
   1. 若要啟用反極性保護和 π 型濾波器，請連接到 VBAT。請注意，當連接到 VBAT 時，由于反極性保護電路中的二極管壓降，VM 將減少 0.7V。
   2. 若要禁用反極性保護和 π 型濾波器，請連接到 VM。
5. 選擇 J3 為 5V_USB 和 J5 為 3V3COM 以便通過 USB 電源為 MSP430 供電。
6. 將 Micro-USB 線纜連接到計算機中。
7. 將電位計按順時針旋轉，使電機上電后速度為零。
8. 打開電機電源。
9. 使用電位器來控制電機的速度，使用開關來禁用電機驅動器、改變方向或?qū)﹄姍C施加制動。或者，使用 GUI（如Topic Link Label6 所示）來監控電機的實時速度，將 MCT8316A 置于低功耗睡眠模式，并讀取 LED 的狀態。

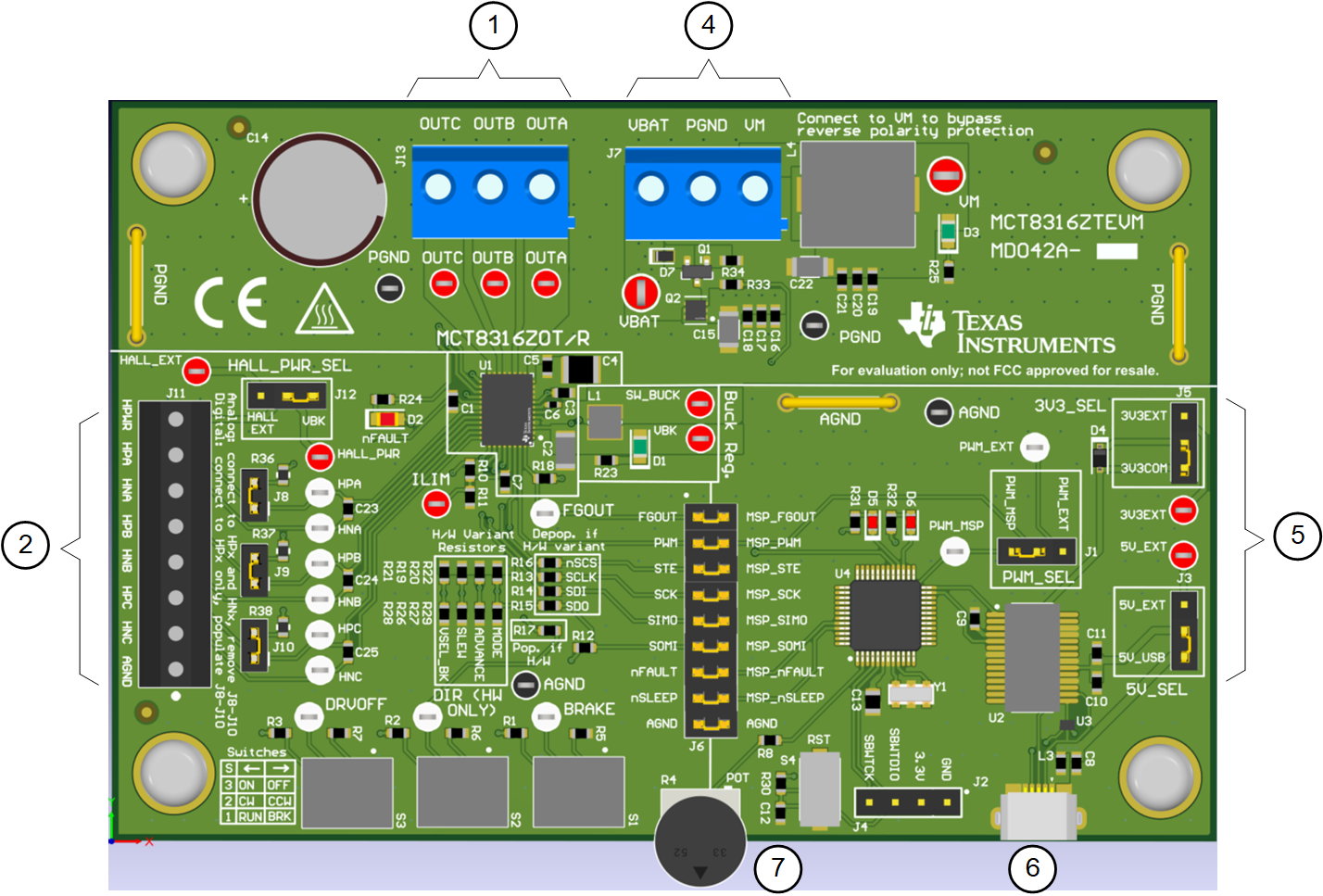

圖 3-1 快速入門指南參考
