MCT8316ZTEVM 包含 MSP430FR2355 低功率 MCU（如圖 4-4 中所示），以提供電機換向所需的脈寬調制 (PWM) 信號。MCU 輸出 20kHz PWM 信號 (PWM_MSP)，占空比（范圍為 0-100%）由電位器 R4 控制。當電位器逆時針方向轉動時，電機速度將加快，而當順時針方向轉動時，則將減慢。為了選擇 MSP 的 PWM 信號還是外部 PWM 信號進入 MCT8316Z 拉?。?，請使用 PWM_SEL 跳線 J1。

為了對 MSP430FR2355 進行編程，必須將外部 MSP430 LaunchPad? 連接到四引腳連接器 J4。許多 MSP430 LaunchPad 提供板載 eZ-FET 調試探針，將程序刷寫到微控制器中，并支持使用 2 引腳兩線制 (SBW) 進行調試。

用戶可以隨時使用復位 (RST) 按鈕重啟 MCU 程序。兩個低電平有效 LED（D5 和 D6）也可用于調試目的。

最后，18 引腳連接器 J6 上的分流跳橋連接微控制器和 MCT8316Z 器件之間的所有信號?？梢愿鶕?jù)需要插入或移除這些跳線，將微控制器與柵極驅動器隔離。這允許微控制器信號調試或使用 MCT8316ZTEVM 作為帶有外部微控制器的獨立柵極驅動器。

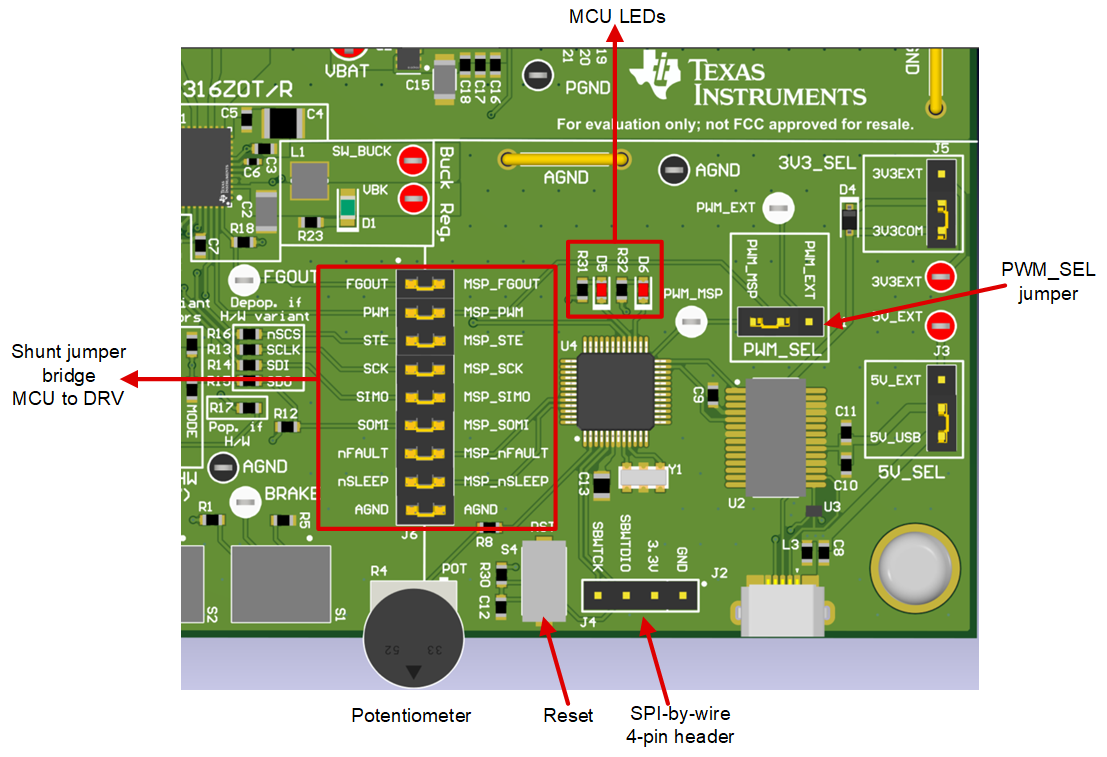

圖 4-4 MCT8316ZTEVM 上的 MSP430FR2355 MCU
