ZHCUBZ9 May 2024
3.3.2.4 電源和診斷設置
德州儀器 (TI) 創建了兩個附加模式來調節傳送到 LCS 的功率，識別 LCS 的故障，以及檢查輸出端是否存在開路負載情況。有關診斷模式的更多詳細信息，請參閱節 3.2.5。
功率模式包含兩個突發（20 和 21）。突發 20 對應于電源區域 1，該區域使用校準區域 1 進行校準。突發 21 對應于電源區域 2，該區域使用校準區域 2 進行校準。為方便起見，校準后的功率值顯示在 GUI 的“Power Parameters”部分，如圖 4-18 的右側所示。表 4-14 中介紹了其余的設置。
系統故障模式是單個突發，對應于校準區域系統故障。此模式的可用設置顯示在圖 4-18 的左側，并在表 4-15 中進行了說明。

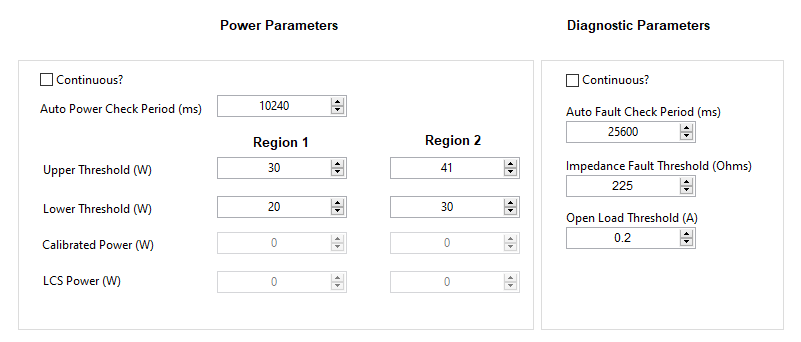

圖 3-18 電源和診斷設置
表 3-14 電源參數
| 參數 | 說明 |
|---|---|
| Continuous? 復選框 | 當器件處于有功功率模式時，啟用連續電源檢查可在不設置 USER_Commands_flag_newCommand 的情況下自動運行。 PWR_CTL = 0x00 |
| Auto Power Check Period | 啟用連續功率模式時使用的時間間隔 |
| Region 1 Upper Threshold | 區域 1 的功率閾值上限 |
| Region 1 Lower Threshold | 區域 1 的功率閾值下限 |
| Region 2 Upper Threshold | 區域 2 的功率閾值上限 |
| Region 2 Lower Threshold | 區域 2 的功率閾值下限 |
表 3-15 診斷參數
| 參數 | 說明 |
|---|---|
| Continuous? 復選框 | 當器件處于有功功率模式時，啟用連續診斷檢查可在不設置 USER_Commands_flag_newCommand 的情況下自動運行。PWR_CTL = 0x00。 |
| Auto Fault Check Period | 啟用連續診斷模式時使用的時間間隔。 |
| Impedance Fault Threshold | 用于確定 LCS 中的故障的閾值。 |
| Open Load Threshold | 用于檢測開路負載條件的電流閾值。 |
