ZHCUBZ9 May 2024
3.3.2.2 校準設置
連接 ULC1001-DRV2911 EVM 并為其通電后，首先運行校準模式。ULC1001 校準模式會測量多個電氣參數，例如阻抗、實際和視在功率以及編程頻率范圍的電流幅度。這些測量用于設置清洗模式、溫度保護、功率監控、質量檢測和診斷。有關校準突發的詳細信息，請參閱節 3.2.3。校準模式序列如圖 4-14 所示。校準參數和設置如圖 4-15 所示。有關配置校準模式設置和運行校準的分步教程，請參閱節 3.3.5.5。

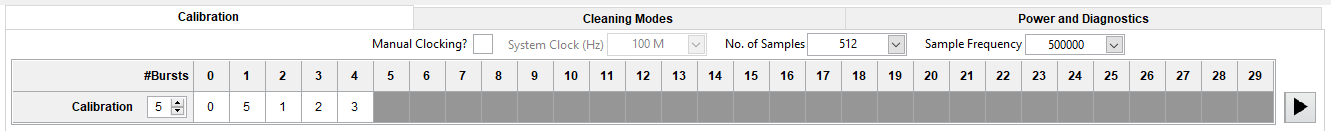

圖 3-14 校準模式序列
為了實現良好的校準，枚舉的校準序列如下所示：
- 0 - CONTROL_Burst_Cal_DcBias
- 5 - CONTROL_Burst_Cal_Region_Temp
- 1 - CONTROL_Burst_Cal_Region_MassDetect
- 2 - CONTROL_Burst_Cal_Region_1
- 3 - CONTROL_Burst_Cal_Region_2

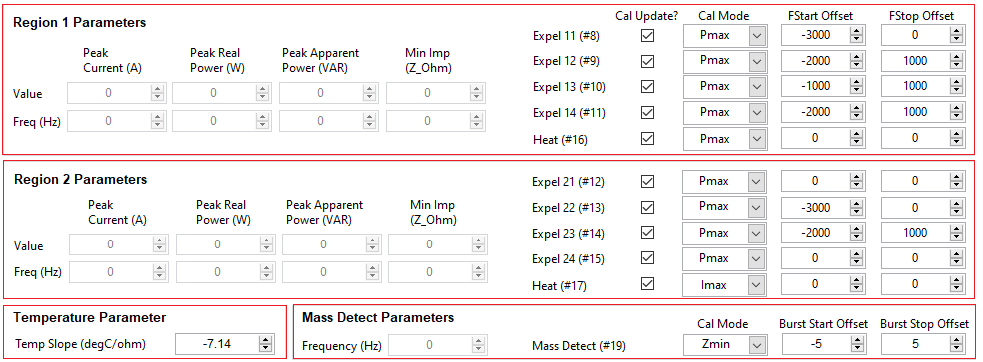

圖 3-15 校準設置和參數
有關溫度斜率設置的詳細信息，請參閱節 3.2.3.2。
| 參數 | 說明 |
|---|---|
| 溫度斜率 [°C/Ω] | LCS 溫度估算算法斜率；TI 提供了 ULC1001-DRV2911 EVM 套件內容中提供的 LCS。 |
運行區域 1 和區域 2 校準序列后，將返回區域參數。鏈接到這些字段的寄存器為 USER_Params_baselineParams，其中的后綴描述了參數。每個區域參數都有一個關聯頻率，用于根據校準設置頁面右側的校準模式設置更新清洗模式突發。這些參數包括峰值電流、峰值實際功率、峰值視在功率和最小阻抗，如表 4-10 中所述。無論校準模式設置如何，都會返回所有區域參數，但校準算法只使用校準模式設置中所用的頻率。下面列出了這些校準模式設置：
- Clean_Expel_11 的 USER_Params_controlParams_calMode_8 (8)
- Clean_Expel_12 的 USER_Params_controlParams_calMode_9 (9)
- Clean_Expel_13 的 USER_Params_controlParams_calMode_10 (10)
- Clean_Expel_14 的 USER_Params_controlParams_calMode_11 (11)
- Clean_Expel_21 的 USER_Params_controlParams_calMode_12 (12)
- Clean_Expel_22 的 USER_Params_controlParams_calMode_13 (13)
- Clean_Expel_23 的 USER_Params_controlParams_calMode_14 (14)
- Clean_Expel_24 的 USER_Params_controlParams_calMode_15 (15)
- Heat_Region_1 的 USER_Params_controlParams_calMode_16 (16)
- Heat_Region_2 的 USER_Params_controlParams_calMode_17 (17)
- massDetect 的 USER_Params_controlParams_calMode_19 (19)
| 校準模式 | 說明 |
|---|---|
| Imax | 區域中的最大電流幅度。 |
| Pmax | 區域內的最大實際功率。 |
| Smax | 區域中的最大視在功率。 |
| Zmin | 區域中的最小阻抗幅度。 |
F Start Offset 和 F Stop Offset 這兩列用于保存校準算法的頻率偏移值。突發 8-17 根據頻率值進行更新。由于突發 19 是一種有源突發，因此起始頻率和終止頻率根據整數 Burst Offset 值進行更新。因此，根據校準頻率值 ±Delta_Freq*n 更新突發 19，其中 Delta_Freq = Fs/N，n 是整數。
如前所述，區域 1 校準突發 (2) 會更新清洗突發 8-11 和加熱突發 16，區域 2 校準突發 (3) 會更新清洗突發 12-15 和加熱突發 17。運行校準時，僅更新啟用了控制位的清洗和加熱突發。這允許在重新運行校準過程中僅更新特定突發，而不是該區域的所有突發。在 GUI 中，可以通過 Cal Update? 復選框啟用/禁用這些設置。下面還列出了這些使能設置：
- 區域 1 Clean_Expel_11 的 USER_Params_Update_Expel_11 (8)
- 區域 1 Clean_Expel_12 的 USER_Params_Update_Expel_12 (9)
- 區域 1 Clean_Expel_13 的 USER_Params_Update_Expel_13 (10)
- 區域 1 Clean_Expel_14 的 USER_Params_Update_Expel_14 (11)
- 區域 2 Clean_Expel_21 的 USER_Params_Update_Expel_21 (12)
- 區域 2 Clean_Expel_22 的 USER_Params_Update_Expel_22 (13)
- 區域 2 Clean_Expel_23 的 USER_Params_Update_Expel_23 (14)
- 區域 2 Clean_Expel_24 的 USER_Params_Update_Expel_24 (15)
- 區域 1 Heat_Region_1 的 USER_Params_Update_Heat_Region_1 (16)
- 區域 2 Heat_Region_2 的 USER_Params_Update_Heat_Region_2 (17)
