3.3.2.1 Burst Parameters
“Burst Parameters”部分始終顯示所選模式的 8 個可配置突發參數。可以使用下拉菜單來查看 High Level Page 中每個選項卡的可用突發脈沖。有源和無源突發具有某些參數，必須將這些參數設置為特定值，TI 的算法才能正常運行。GUI 的“Burst Parameters”部分如圖 4-11 所示。
有源突發啟用 IV 檢測路徑（0-5、19-23），無源突發不啟用 IV 檢測路徑 (6-17)。突發 18 是一個空閑突發，在每個模式結束時自動返回；用戶不會設置該突發。每個突發包含以下八個參數：Amp、Delay、Duration、Freq_Start、Freq_Stop、Num_Freq、Delta_Freq 和 Modulation。
除突發 0 之外的所有有源突發頻率設置必須遵循：Delta_Freq*n = (Fs/N)*n = (ULC_RX_mode_cfg 位 [0-4]/USER_Params_numSamples)*n，其中 n 是一個整數乘法器。Freq_start ≤ Freq_stop。Freq_start 和 Freq_stop 必須是 Delta_Freq 的整數倍。表 4-7 展示了有源突發參數的設置。圖 4-12 展示了如何運行有源突發。
所有無源突發必須使 Num_Freq = 0。對于無源突發，頻率以 Delta_Freq/ISR 速率從 Fstart 掃描到 Fstop。當 Fstart = Fstop 時，Delta_Freq 必須設置為 0Hz。表 4-8 展示了無源突發參數的設置。圖 4-13 展示了無源突發的運行方式。

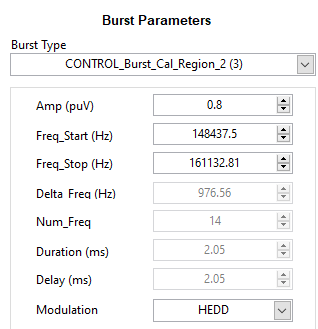

圖 3-11 Burst Parameters
圖 3-12 有源突發示例| 突發參數 | 說明 |
|---|---|
| Amp [puV] | 突發激勵占空比，用于將 PerUnit 值中定義的 LCS 從 0 驅動至 1。由用戶選擇。 |
| Freq_Start [Hz] | 突發中頻率成分開始。Freq_start ≤ Freq_stop。由用戶選擇。通過 GUI 自動對齊到有效值。 |
| Freq_Stop [Hz] | 突發中頻率成分停止。Freq_stop ≥ Freq_start。由用戶選擇。通過 GUI 自動對齊到有效值。 |
| Delta_Freq [Hz] | 每個頻率階躍的 Freq_Stop 和 Freq_Start 之間的頻率增量。 對于 ULC1001-DRV2911 EVM，GUI 默認值始終為 976.56Hz。 Delta_Freq = Fs/N。由 GUI 自動更新。 |
| Num_Freq | 等于 ((Freq_Stop - Freq_Start)/Delta_Freq) +1。 由 GUI 自動更新。 |
| Duration [ms] | 每個激勵頻率驅動 LCS 的持續時間。 持續時間必須等于 USER_Params_numStages +1（默認為 2 個 ISR 周期，2ms）。 由 GUI 自動更新。 |
| Delay [ms] | 每個頻率階躍結束時在 Freq_Start 和 Freq_Stop 之間放置的額外延遲。 |
| Modulation | 在直接驅動和標準 AD 調制之間更改調制方法。AD 調制使用 10 倍于編程頻率的載波頻率。 |
圖 3-13 無源突發示例| 突發參數 | 說明 |
|---|---|
| Amp [puV] | 突發激勵占空比，用于將 PerUnit 值中定義的 LCS 從 0 驅動至 1。由用戶選擇。 |
| Freq_Start [Hz] | 突發中頻率成分開始。Freq_start ≤ Freq_stop。校準后自動更新。 |
| Freq_Stop [Hz] | 突發中頻率成分停止。Freq_stop ≥ Freq_start。校準后自動更新。 |
| Delta_Freq [Hz] | 增量頻率是指每個 ISR 時間階躍的頻率變化。 如果 Fstart = Fstop，則設置 Delta_Freq = 0。 對于 ULC1001-DRV2911 EVM，GUI 默認為 40Hz。 |
| Num_Freq | 對于無源突發，Num_Freq = 0。 |
| Duration [ms] | 每個激勵頻率驅動 LCS 的持續時間。 GUI 默認為 98 個 ISR 周期，對于 ULC1001-DRV2911 EVM 為 100ms。 |
| Delay [ms] | 在突發結束時放置的額外延遲。 |
| Modulation | 在直接驅動和標準 AD 調制之間更改調制方法。AD 調制使用 10 倍于編程頻率的載波頻率。 |
