5.3 寄存器映射頁面
Register Map Page 在電子表格視圖中列出 ULC1001 寄存器和詳細信息。圖 5-12 展示了硬件寄存器的一個示例，圖 5-13 展示了 GUI 中的固件寄存器示例。點擊寄存器會在右側顯示不同的字段。將鼠標移到某個字段上可突出顯示樹中的相應位?？梢酝ㄟ^(guò)以下三種方式之一設置寄存器的值：
- 雙擊并在 Value 列中輸入十六進制值。
- 點擊任何位可在 0 和 1 之間切換。
- 在 Field View 中更改字段值。
由于比例因子會自動應用于 GUI 后端，因此實際設置為器件的字段值和寄存器值不一致。某些寄存器是相關的，例如 High Level Page 中與突發參數對應的寄存器。當更新 Register Map Page 中的寄存器值時，相關寄存器（如果有）也會更新。
注： 并非所有對 High Level Page 字段執行的參數優化函數（例如值邊界和舍入函數）都在 Register Map Page 中執行。對于在 Register Map Page 中寫入的任何寄存器，這些寄存器在用戶切換回 High Level Page 之前沒有優化值。

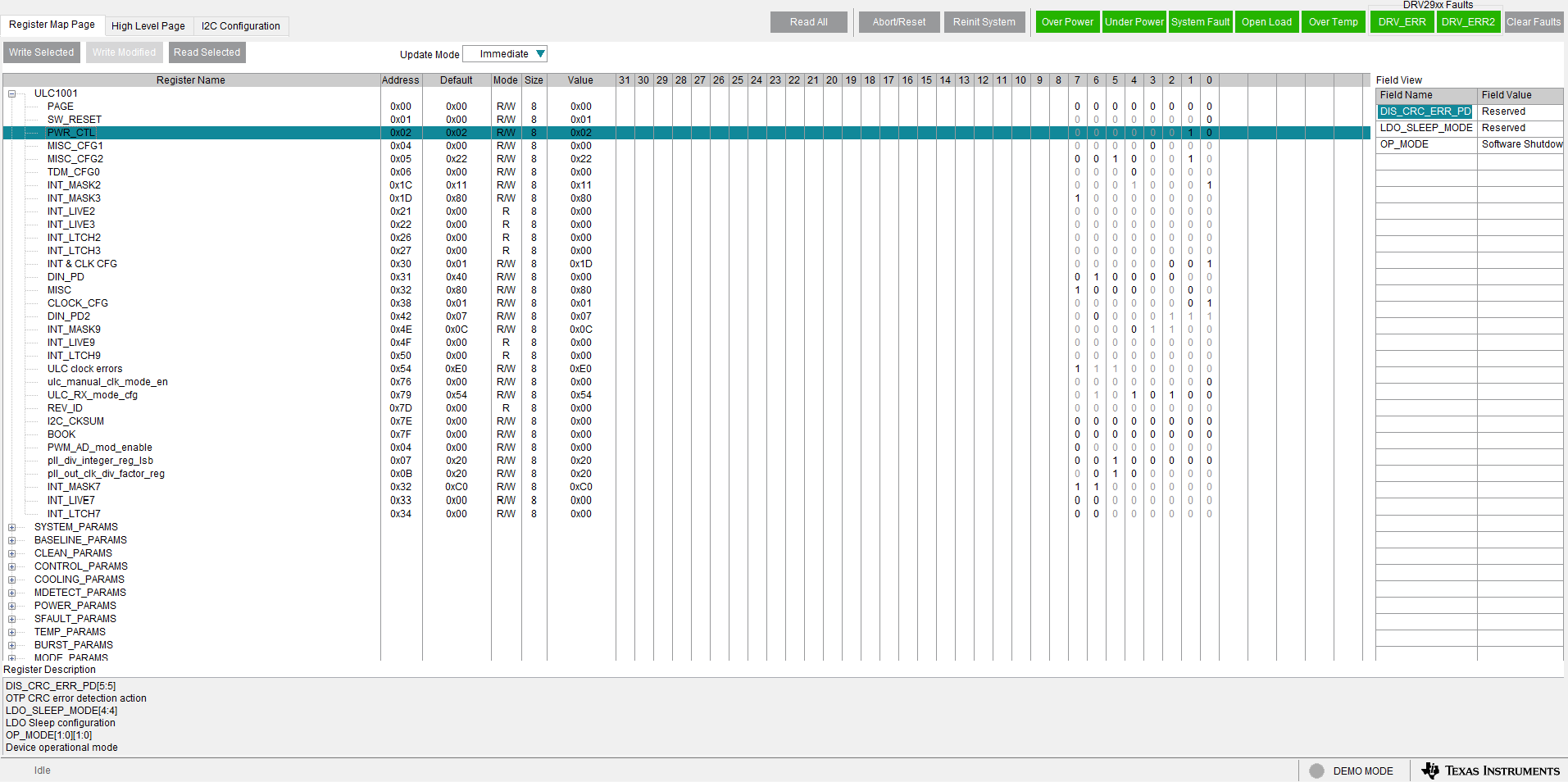

圖 5-12 GUI Register Map Page（硬件寄存器）

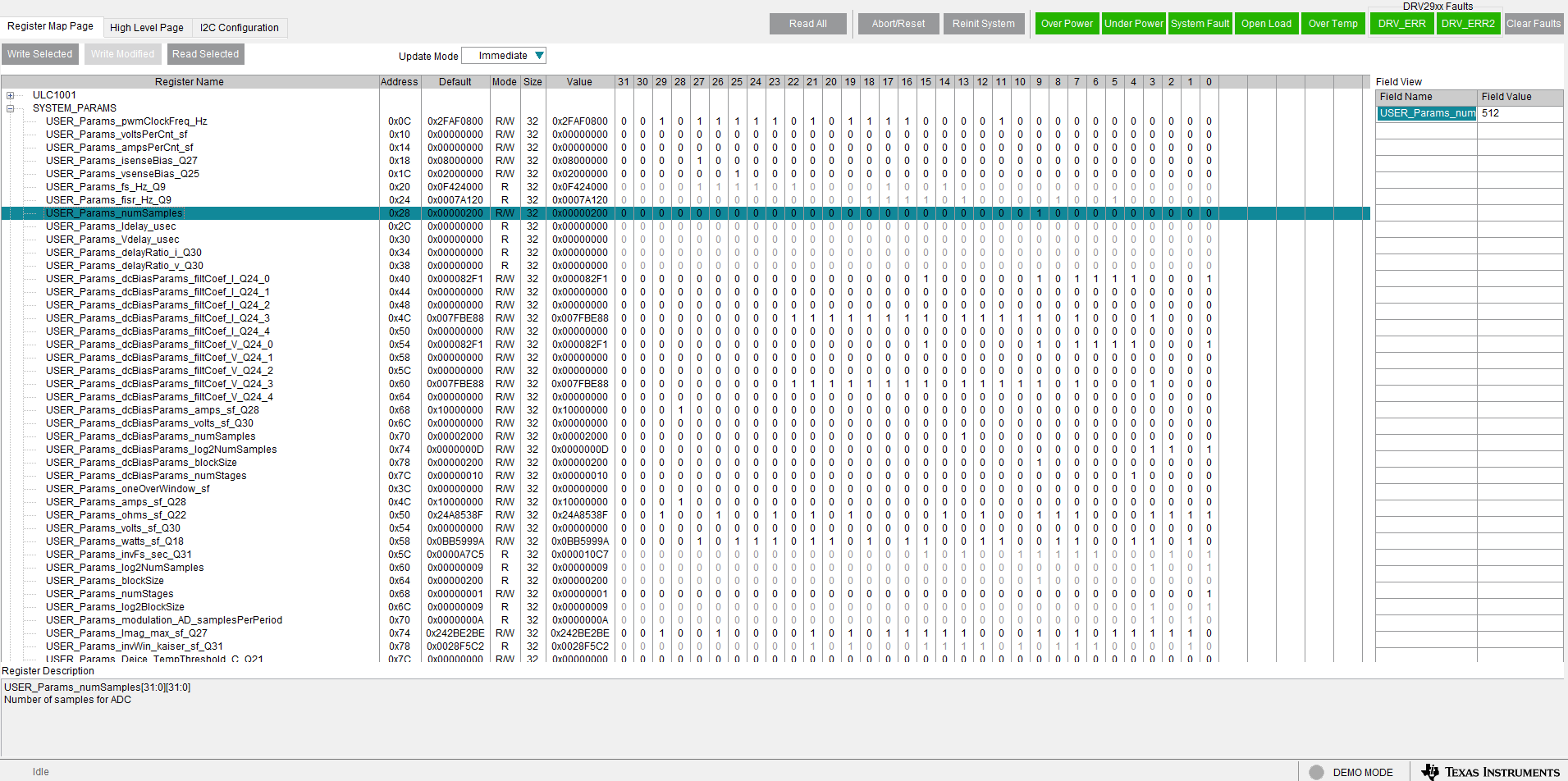

圖 5-13 GUI Register Map Page（軟件寄存器）
注： 寄存器 USER_Params_numSamples 沒有 Q 點表示法。而寄存器 USER_Params_fisr_Hz_Q9 具有 Q9 表示法。例如，在 Q9 表示法中，976.5625 可使用公式 976.5625?2^9 = 500000 計算得出。然后，將 500000 轉換為二進制 32 位值。
