5.5.1 監控通信狀態
GUI 狀態欄位于圖 5-15 所示的下方窗格中。狀態欄可用于監控通信狀態。右下角的通信模式運行狀況指示器在未連接時呈黃色亮起，在連接時呈綠色亮起，在演示模式下未亮起。首次打開后，GUI 會自動嘗試通過 USB2ANY 接口連接 ULC1001-DRV290x EVM。成功連接后，點亮的綠色 connected 指示器將顯示在狀態欄的右下角。此連接大約需要 25 秒。通信問題可能包括 USB2ANY 接口連接錯誤、目標地址不正確或 GUI 初始化不完整。當 GUI 從 ULC1001-DRV290x EVM 讀取或?qū)懭爰拇嫫鲿r(shí)，狀態欄左下角的 Read/Write Status Indicator 會快速循環顯示寄存器名稱。雙擊狀態欄上的 Read/Write Status Indicator 將打開一個浮動窗口，其中顯示了整個狀態日志，如圖 5-16 所示。右鍵點擊此浮動窗口將顯示用于清除日志、保存日志或設置大小的選項。狀態日志用于記錄寄存器讀取/寫入序列。要?jiǎng)?chuàng)建寄存器讀/寫腳本，請參閱節 5.5.9。
圖 5-15 GUI 狀態欄

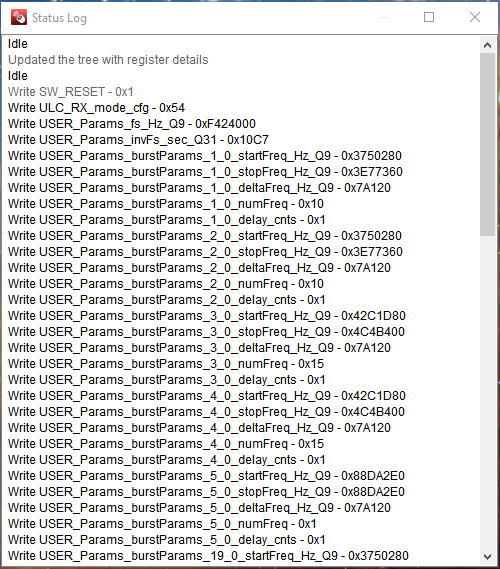

圖 5-16 GUI 狀態日志
圖 5-15 GUI 狀態欄圖 5-16 GUI 狀態日志
