3.2 連接程序
圖 3-1 展示了 ULC1001-DRV290xEVM 圖片。整個 EVM、LCS 和 USB2ANY 設置如圖 3-2 所示。按如下說明設置系統。
- 關閉 PWR 開關 (OFF = O)。
- 拔下或關閉電源，連接到 J4 或 J6。輸入 9V 至 16V、8A。8A 電流基于負載要求。
- 確保 LCS 或負載已放電，并將 LCS 電纜插入 J5 端子塊。輸出，0Vp-250Vp，3.5A，10kHz-400kHz。
- 使用 J1 將 10 引腳 I2C 帶狀電纜從 ULC1001-DRV290x EVM 連接到 USB2ANY。
- 用 Mini USB 電纜將 USB2ANY 與計算機連接起來。
- 在為器件上電之前，請驗證是否遵循了所有安全程序（例如，用于 EVM 設置的個人防護設備或保護外殼）。
- 打開電源。
- 將電源開關撥到打開位置 (on = I)。
- 從 TI mySecureSoftware 下載并安裝 ULC1001 GUI。
警告：
 |
| 在無人看管的情況下，請勿讓 EVM 處于通電狀態。 |

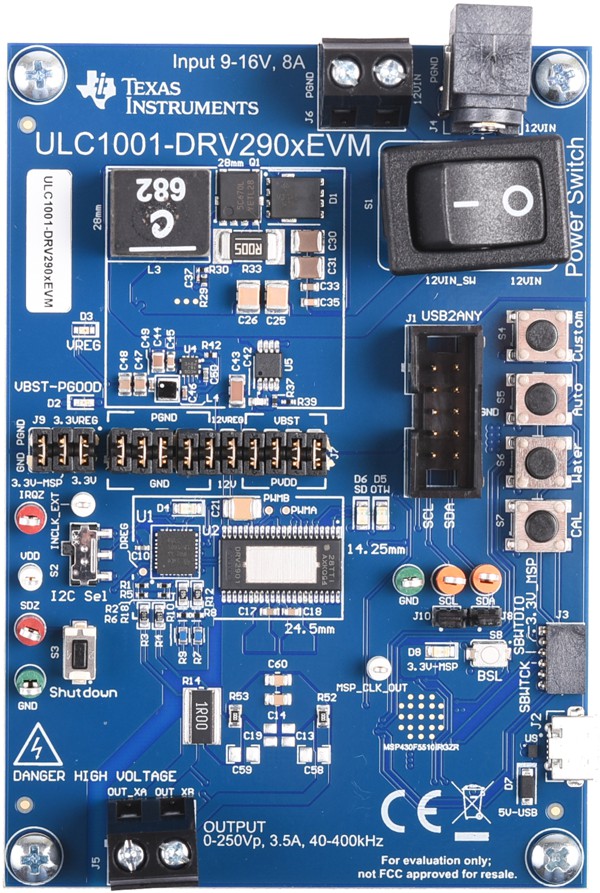

圖 3-1 ULC1001-DRV290xEVM 頂視圖

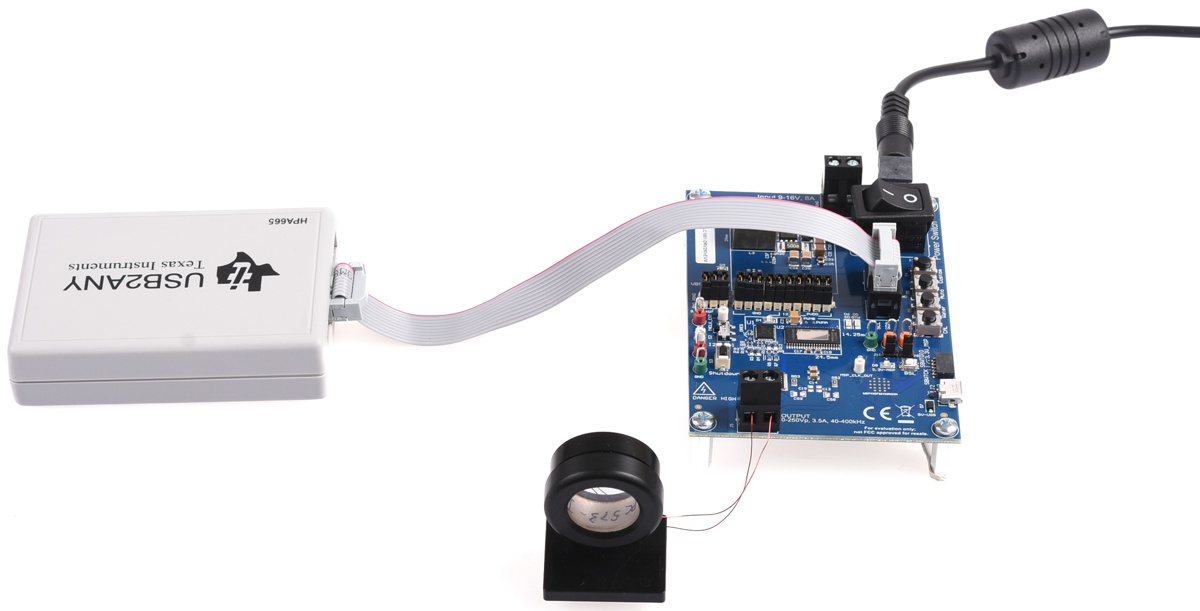

圖 3-2 EVM 系統設置示例
