4.3.1 ATQ18-T-325UH-W3-A
下面提供了 ATQ18-T-325UH-W3-A 的詳細信息。

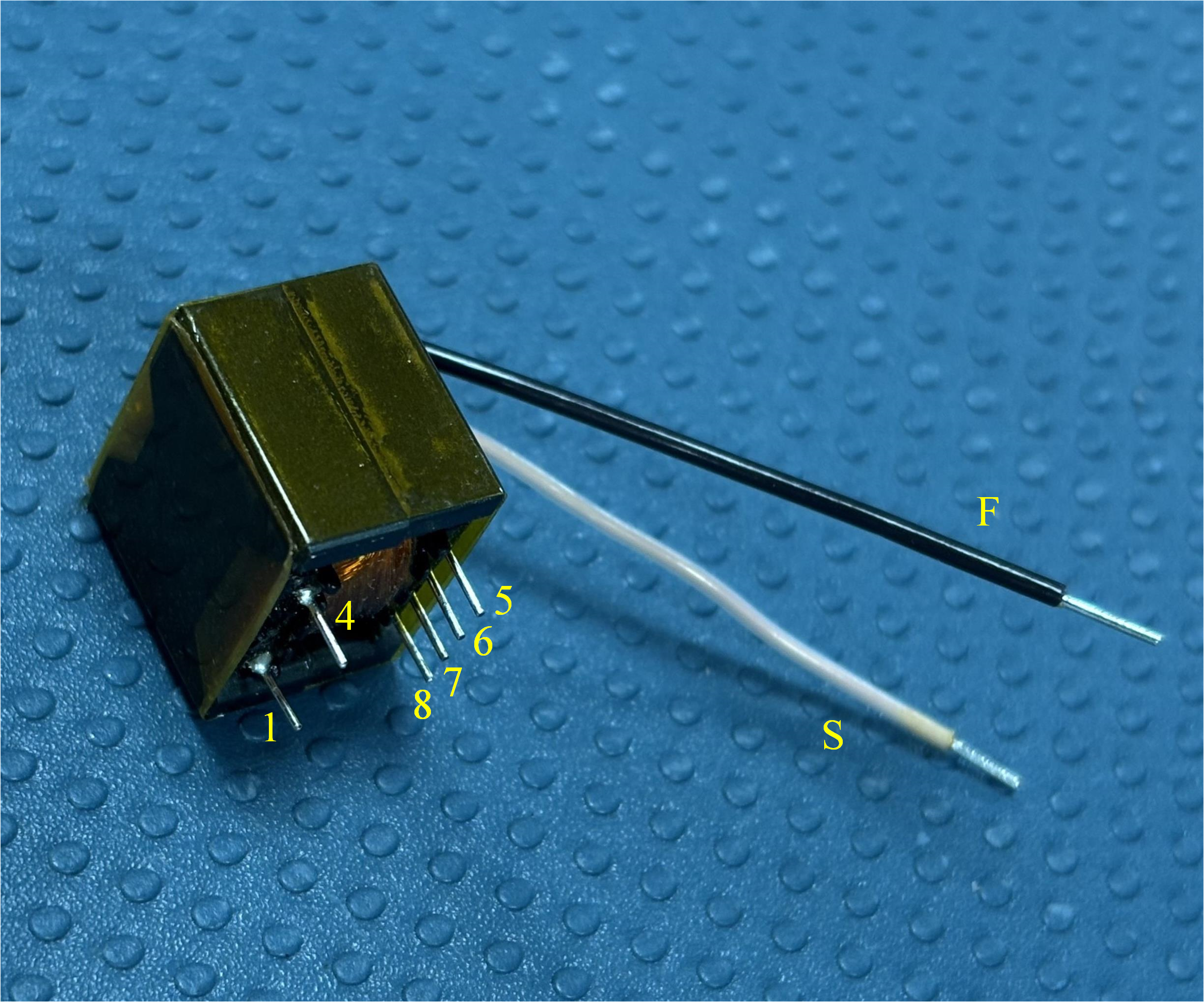

圖 4-4 變壓器圖片

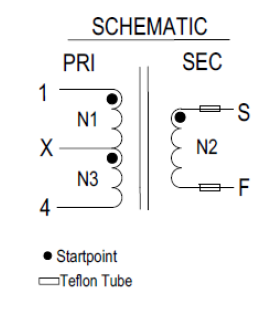

圖 4-5 變壓器的原理圖表 4-1 25°C 時的變壓器規格
| 參數 | 典型值 | 引腳/引線 | 測試條件 |
|---|---|---|---|
| 電感 (μH) | 325，±10% | 1 – 4 | 所有其他引腳均為開路，100kHz/0.25Vac |
| 漏電感 (μH) | 6.73 | 1 – 4 | 短接 S – F，100kHz/0.25Vac |
| 直流電阻 (Ω) | 0.255 | 1 – 4 | |
| 直流電阻 (Ω) | 0.017（最大值） | S – F | |
| 電介質（VAC，60Hz） | 3000Vac | 1 – S | 3mA，50Hz，3s |
| 匝數比 | 7:1 | (1-4):(S-F) |
