8.3.5.1 魔術包結構
當配置為進行魔術包檢測時，DP83826Ax 會掃描尋址到節點的所有傳入幀，檢查這些幀是否具有特定的數據序列。符合相應序列的幀即為魔術包幀。
此外，魔術包幀必須滿足所選局域網技術的基本要求，例如：源地址、目標地址（可以為接收站的 IEEE 地址或廣播地址）以及 CRC。
特定的魔術包序列包含 16 個不間斷重復的節點 MAC 地址，如果啟用了安全功能，還需要輸入安全密碼。該序列可以位于數據包的任何位置，但必須先于同步流。同步流的定義是 6 字節的 0xFF。

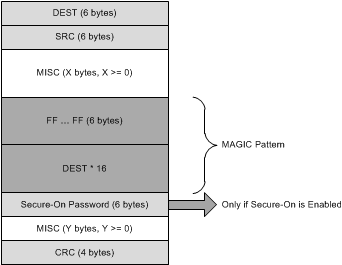

圖 8-1 魔術包結構
