ZHCSY58A May 2025 – October 2025 DP83826AE , DP83826AI
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 模式比較表
- 5 引腳配置和功能（增強模式）
- 6 引腳配置和功能（基本模式）
- 7 規格
-
8 詳細說明
- 8.1 概述
- 8.2 功能方框圖
- 8.3
特性說明
- 8.3.1 自動協商（速度/雙工選擇）
- 8.3.2 自動 MDIX 分辨率
- 8.3.3 節能以太網
- 8.3.4 舊 MAC 的 EEE 不支持 802.3az
- 8.3.5 局域網喚醒數據包檢測
- 8.3.6 低功耗模式
- 8.3.7 時鐘輸出
- 8.3.8 媒體獨立接口 (MII)
- 8.3.9 簡化媒體獨立接口 (RMII)
- 8.3.10 RMII 中繼器模式
- 8.3.11 串行管理接口
- 8.3.12 100BASE-TX
- 8.3.13 10BASE-Te
- 8.3.14 環回模式
- 8.3.15 BIST 配置
- 8.3.16 電纜診斷
- 8.3.17 快速鏈路丟失功能
- 8.3.18 LED 和 GPIO 配置
- 8.4 編程
- 8.5 寄存器映射
- 9 應用和實施
- 10器件和文檔支持
- 11修訂歷史記錄
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RHB|32
散熱焊盤機械數據 (封裝 | 引腳)
- RHB|32
訂購信息
9.4.1.1 信號布線
PCB 布線存在損耗，長布線會降低信號質量。應使所有布線盡可能短。除非另有說明，否則所有信號布線必須為 50Ω 單端阻抗。差分布線必須為 100Ω 差分阻抗。確保阻抗始終可控。阻抗不連續性會產生反射，從而導致發射和信號完整性問題。對于所有信號布線（特別是差分信號對），必須避免出現殘樁。

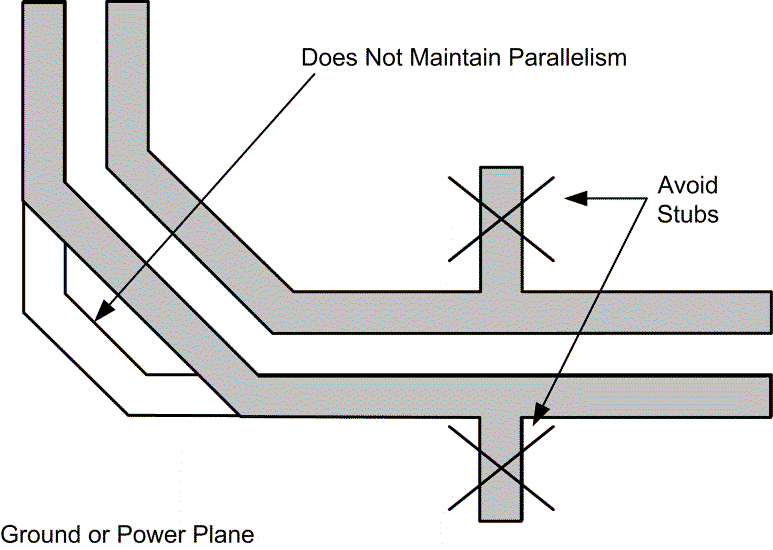

圖 9-7 差分信號布線在差分對內，布線必須相互平行，長度匹配。匹配的長度可充分減小延遲差異，避免增加共模噪聲和發射。長度匹配對 MAC 接口連接也很重要。所有 MII 和 RMII 發送信號布線的長度必須相互匹配，所有 MII 和 RMII 接收信號布線的長度也必須相互匹配。
信號路徑布線不得存在交叉或過孔情形。過孔會導致阻抗不連續情形發生，必須最大限度減少過孔情形。在同一層布線差分信號對。不同層的信號之間至少要有一個返回路徑平面，否則不得存在交叉情形。差分對之間必須始終保持恒定的耦合距離。為提高便利性和效率，TI 建議首先布線關鍵信號（即 MDI 差分對、基準時鐘和 MAC IF 布線）。
