8.3.8 媒體獨立接口 (MII)
媒體獨立接口 (MII) 是一個同步 4 位寬半字節數據接口，用于將 PHY 連接到 MAC。MII 完全符合 IEEE 802.3-2002 第 22 條。
MII 信號具體匯總?cè)缦拢?/p>
表 8-1 MII 信號
| 功能 | 引腳 |
|---|---|
| 數據信號 | TX_D[3:0] |
| RX_D[3:0] | |
| 發送和接收信號 | TX_EN |
| RX_DV | |
| 線路狀態信號 | CRS |
| COL | |
| 誤差信號 | RX_ER |

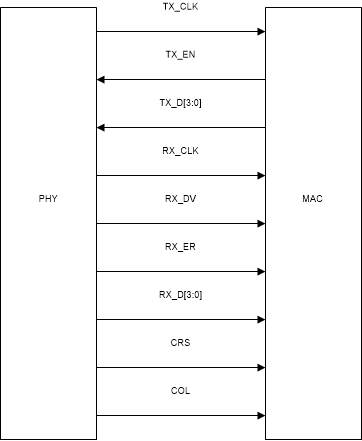

圖 8-2 MII 信令此外，MII 接口還包括載波偵聽信號 (CRS) 以及沖突檢測信號 (COL)。CRS 信號置位以指示數據的接收或發送。COL 信號置位可指示在半雙工模式中，當發送和接收操作同時發生時會發生沖突。
